Конвейер трубопроводы (2) — HITACHI ZR260HC

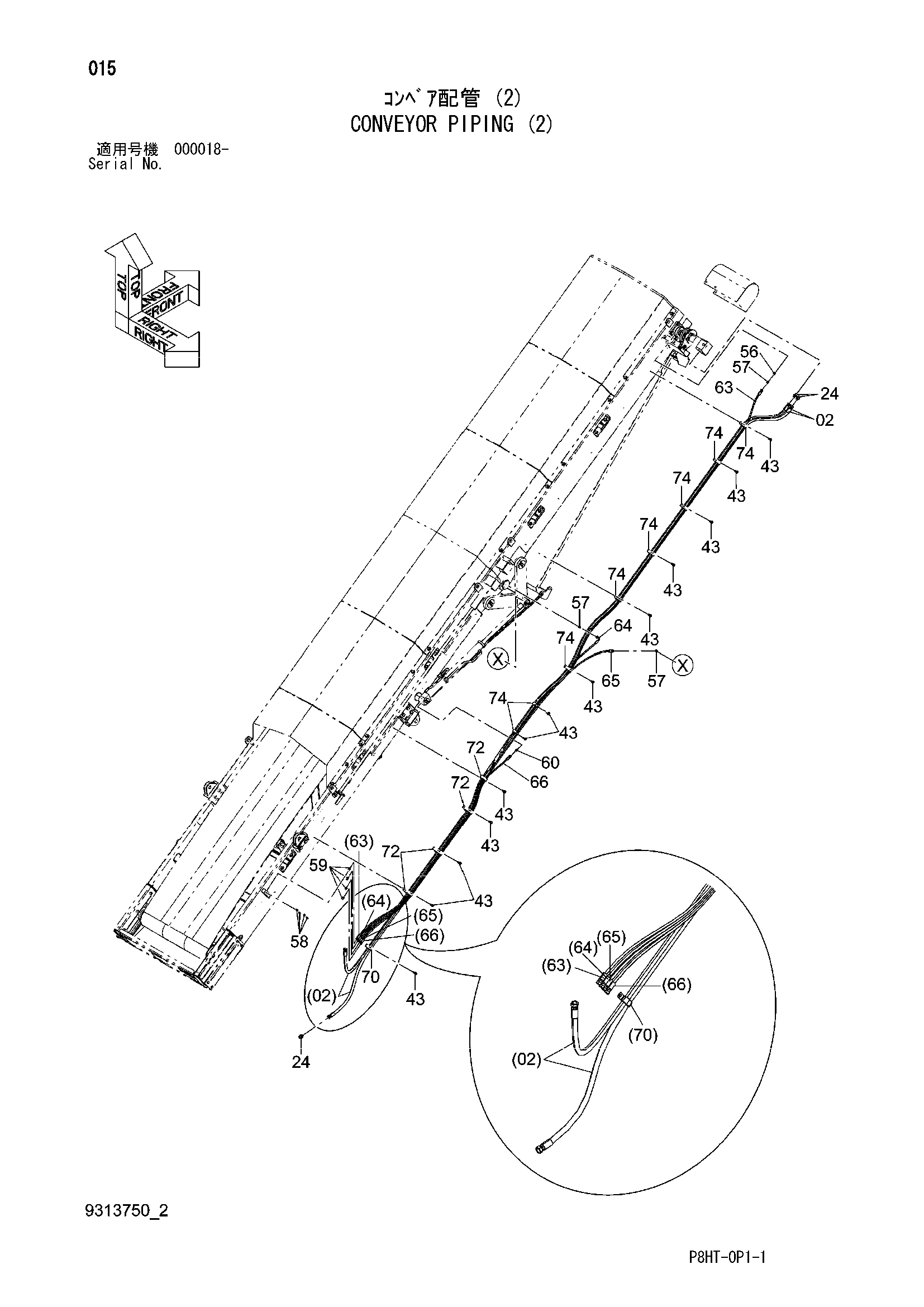

Заводская схема «Конвейер трубопроводы (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4713198 | Шланг | 2 |
| 24 | A852144 | Адаптер | 3 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | J271030 | Болт с шайбой | 13 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 56 | 4681611 | Переходник | 1 |
| 57 | 4298744 | Адаптер | 3 |
| 58 | J75482 | Пресс-маслёнка | 4 |
| 59 | 4154651 | Адаптер | 4 |
| 60 | 4298745 | Угловой штуцер | 1 |
| 63 | 4605055 | Шланг | 1 |
| 64 | 4670220 | Шланг | 1 |
| 65 | 4675385 | Шланг | 1 |
| 66 | 4619497 | Шланг | 1 |
| 70 | 4190266 | Зажим | 1 |
| 72 | 4193816 | Зажим | 4 |
| 74 | 4411911 | Зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
