Пресс питатель блок — HITACHI ZR260HC

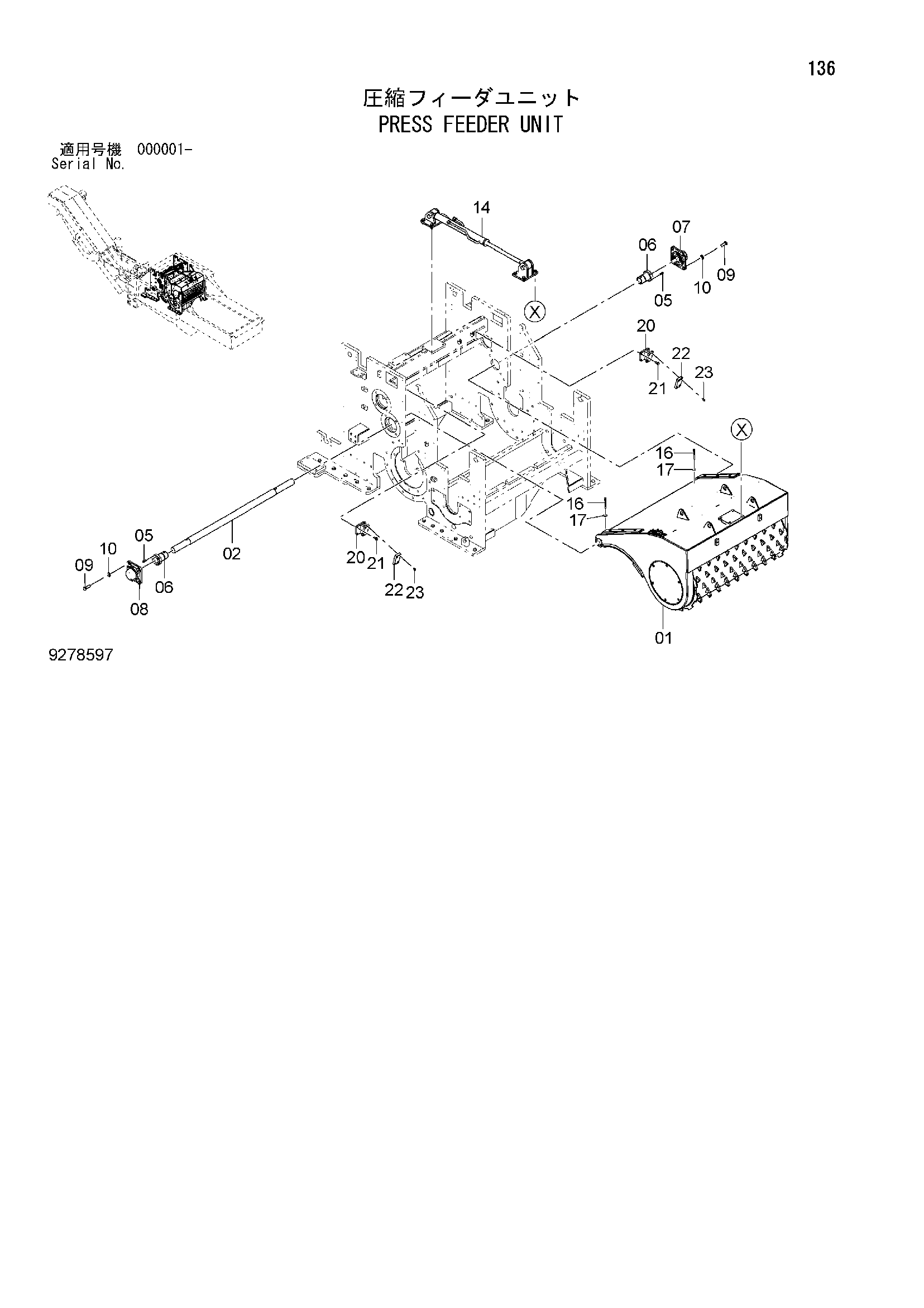

Заводская схема «Пресс питатель блок» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9288400 | Пресс питатель | 1 |
| 02 | 4672153 | Вал | 1 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 4682050 | Втулка | 2 |
| 07 | 4665467 | Подшипник. блок | 1 |
| 08 | 4665466 | Подшипник. блок | 1 |
| 09 | J932060 | Болт | 8 |
| 10 | J222020 | Шайба | 8 |
| 14 | 9288403 | Пресс гидроцилиндр. | 1 |
| 16 | J921002 | Болт | 2 |
| 17 | J217083 | Шайба | 2 |
| 20 | 8109996 | Кронштейн | 2 |
| 21 | J271240 | Болт с шайбой | 8 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4484989 | Накладка | 2 |
| 23 | J781020 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
