Принадлежности трубопроводы (схреддер)(2) — HITACHI ZR260HC

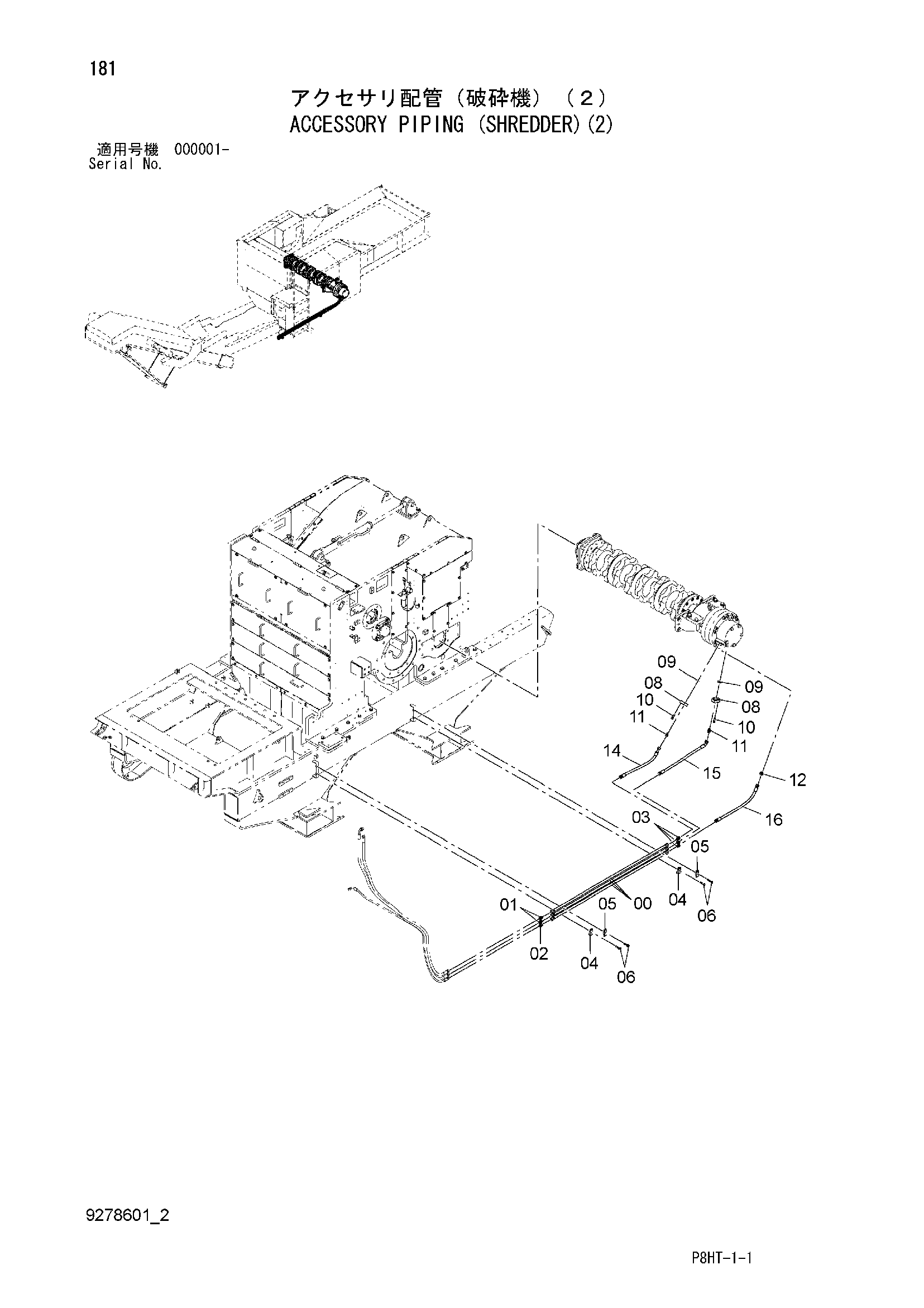

Заводская схема «Принадлежности трубопроводы (схреддер)(2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768065 | Трубка | 3 |
| 01 | A852144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852143 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852144 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4190125 | Хомут трубки | 2 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | J271055 | Болт с шайбой | 4 |
| 06A | J901055 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 3102664 | Блок | 2 |
| 09 | 966993 | Уплотнительное кольцо | 2 |
| 10 | J781240 | Болт с внутренним шестигранником | 8 |
| 11 | A852144 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4459039 | Адаптер | 1 |
| 12A | 4475137 | Уплотнительное кольцо | 1 |
| 14 | 4671673 | Шланг | 1 |
| 15 | 4471093 | Шланг | 1 |
| 16 | 4449827 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
