Конвейер трубопроводы — HITACHI ZR260HC

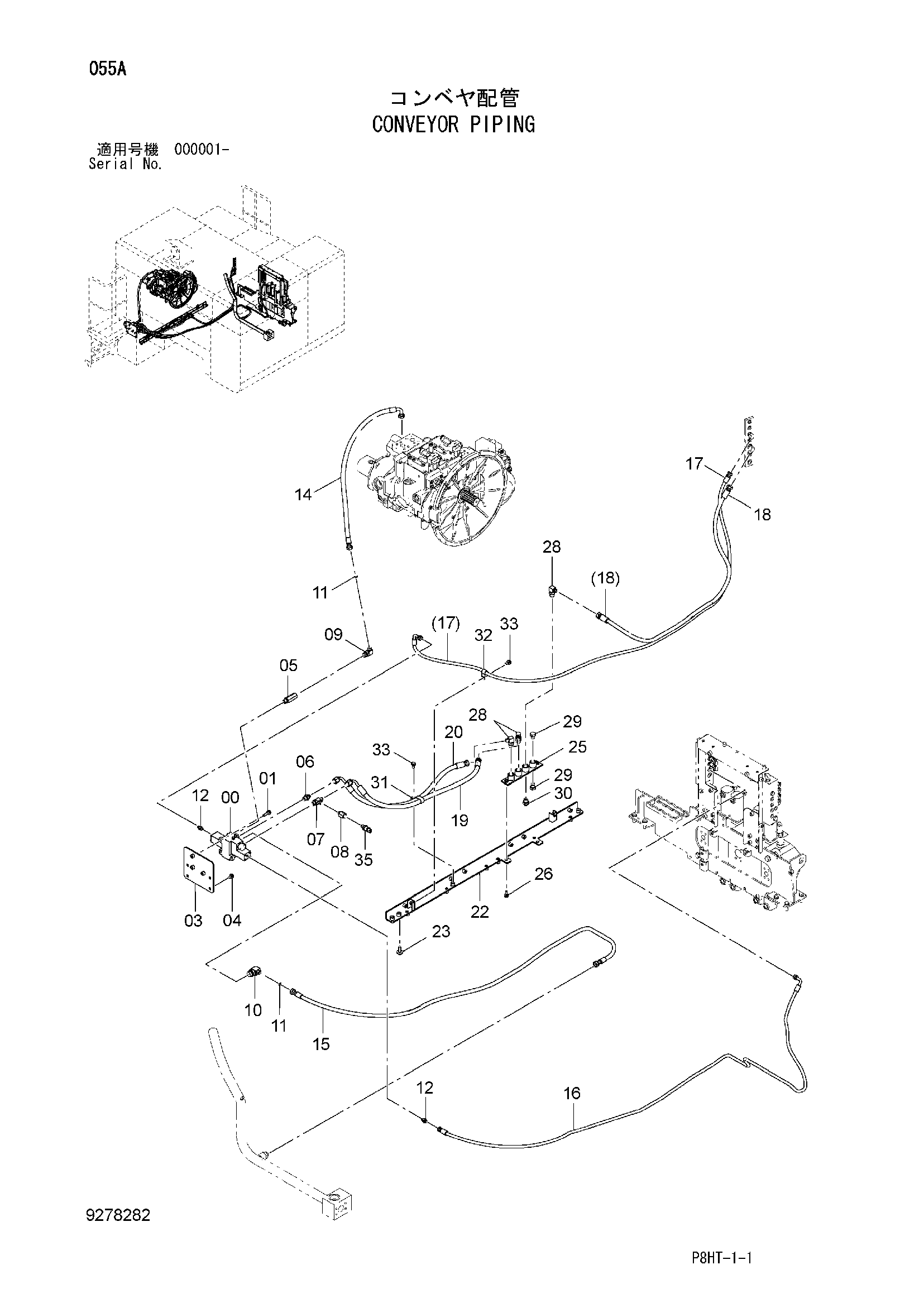

Заводская схема «Конвейер трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297173 | Гидрораспределитель | 1 |
| 01 | J271040 | Болт с шайбой | 3 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9768025 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4336625 | Переходник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4285109 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4356422 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853364 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | A852123 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4623658 | Шланг | 1 |
| 15 | 4311815 | Шланг | 1 |
| 16 | 4656095 | Шланг | 1 |
| 17 | 4652484 | Шланг | 1 |
| 18 | 4327899 | Шланг | 1 |
| 19 | 4354648 | Шланг | 1 |
| 20 | 4340887 | Шланг | 1 |
| 22 | 8109192 | Кронштейн | 1 |
| 23 | J281235 | Болт с шайбой | 3 |
| 23A | J901235 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 25 | 8078865 | Пластина | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | A852344 | Угловой штуцер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A885004 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852143 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4190266 | Зажим | 1 |
| 32 | 4190253 | Зажим | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4436271 | Датчик давления | 1 |
| 35A | 4365826 | Уплотнительное кольцо | 1 |
| 37 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
