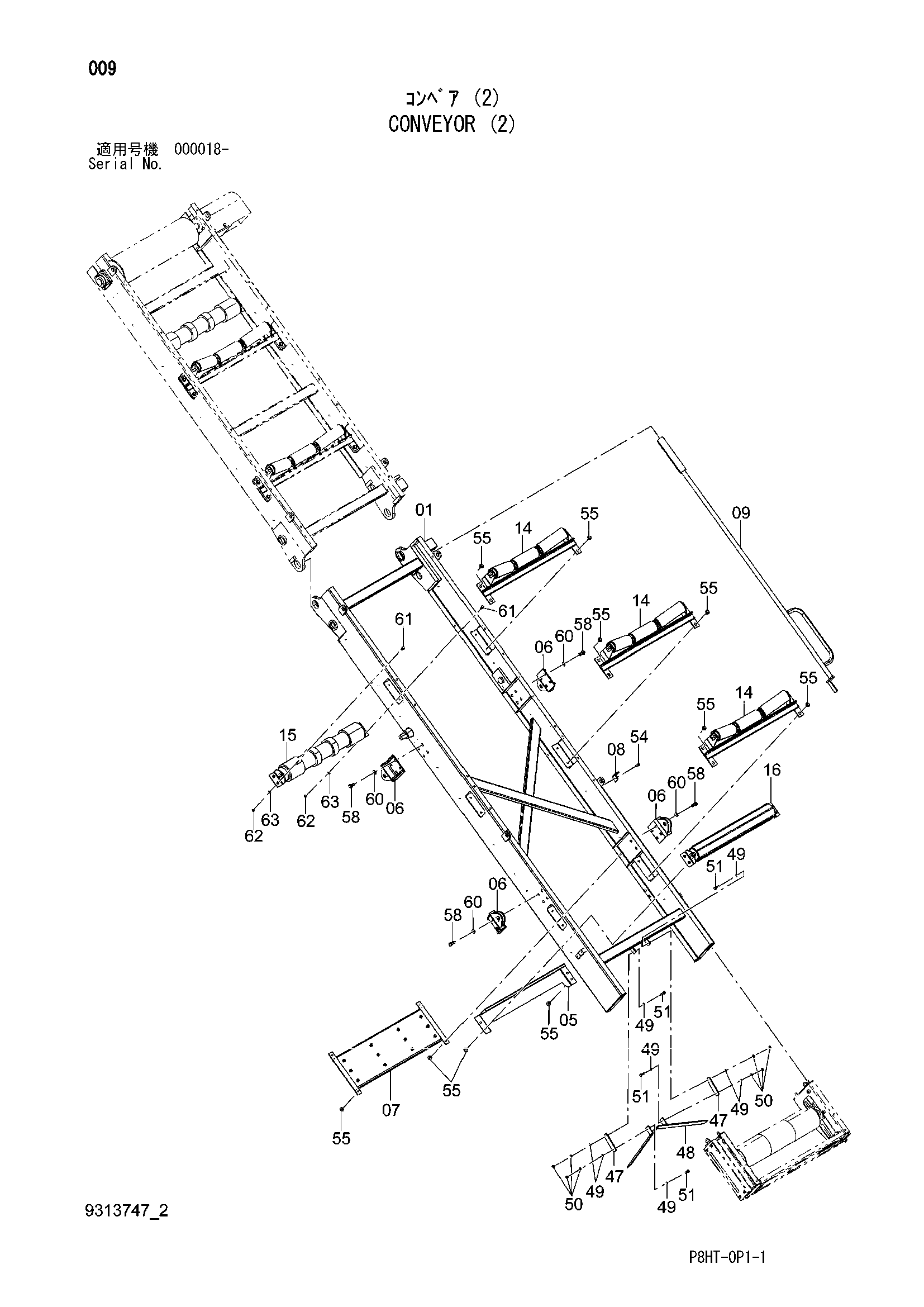

Конвейер (2) — HITACHI ZR260HC
Заводская схема «Конвейер (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5012962 | Рама | 1 |
| 05 | 8103333 | Крышка | 1 |
| 06 | 8109903 | Кронштейн | 4 |
| 07 | 8121511 | Кронштейн | 1 |
| 08 | 4713165 | Кронштейн | 1 |
| 09 | 8121513 | Ограничитель | 1 |
| 14 | 9245816 | Каток водило | 3 |
| 15 | 9279182 | Каток обратный | 1 |
| 16 | 9279181 | Каток импакт | 1 |
| 47 | 4651002 | Тяга | 2 |
| 48 | 9768111 | Отвал | 1 |
| 49 | A590110 | Плоская шайба | 8 |
| 50 | J950010 | Гайка | 8 |
| 51 | J921040 | Болт | 4 |
| 54 | J271030 | Болт с шайбой | 2 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J281030 | Болт с шайбой | 20 |
| 55A | J901030 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 58 | J921640 | Болт | 16 |
| 60 | J222016 | Шайба | 16 |
| 61 | J271035 | Болт с шайбой | 4 |
| 61A | J901035 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | J950010 | Гайка | 4 |
| 63 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
