Электрооборудование (схреддер)(1) — HITACHI ZR260HC

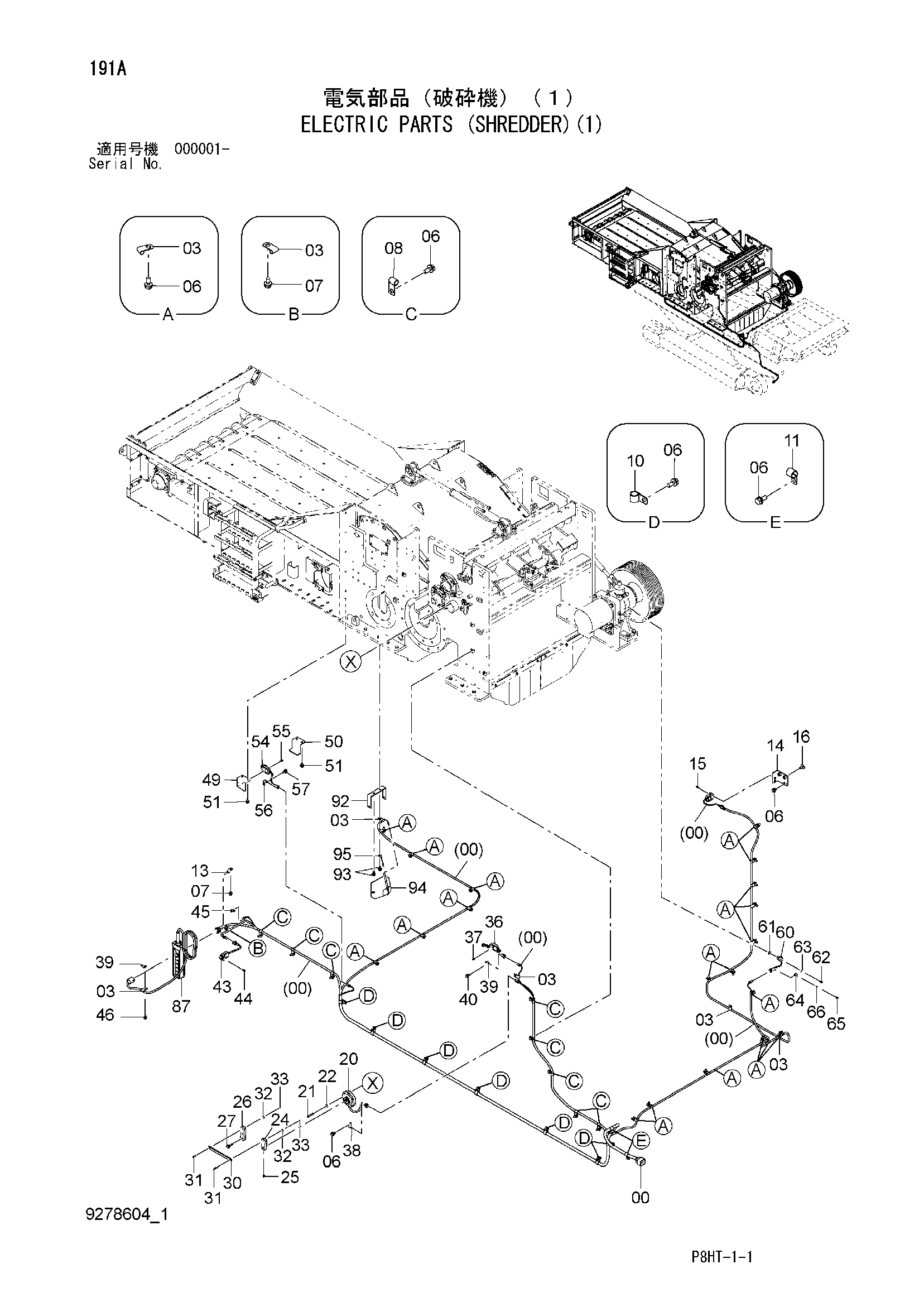

Заводская схема «Электрооборудование (схреддер)(1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2054704 | Жгут проводов | 1 |
| 03 | 4190261 | Зажим | 26 |
| 06 | J271025 | Болт с шайбой | 40 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4190275 | Зажим | 8 |
| 10 | 4190273 | Зажим | 7 |
| 11 | 4190274 | Зажим | 2 |
| 13 | 4683831 | Кронштейн | 1 |
| 14 | 9769638 | Кронштейн | 1 |
| 15 | J780520 | Болт с внутренним шестигранником | 2 |
| 16 | J281030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 20 | 4476333 | Датчик угла | 1 |
| 21 | J780840 | Болт с внутренним шестигранником | 5 |
| 22 | A590108 | Плоская шайба | 5 |
| 24 | 4672173 | Рычаг | 1 |
| 25 | J780612 | Болт с внутренним шестигранником | 1 |
| 26 | 4672175 | Рычаг | 1 |
| 27 | J271040 | Болт с шайбой | 2 |
| 27A | J901040 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4672174 | Тяга | 1 |
| 31 | 4326438 | Палец | 2 |
| 32 | J253108 | Плоская шайба | 2 |
| 33 | A762016 | Шплинт | 2 |
| 36 | 4623370 | Выключатель концевой | 1 |
| 37 | J780516 | Болт с внутренним шестигранником | 2 |
| 38 | 4257159 | Кронштейн | 1 |
| 39 | 4336875 | Кронштейн | 2 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 4623370 | Выключатель концевой | 2 |
| 44 | J780516 | Болт с внутренним шестигранником | 2 |
| 45 | 4257159 | Кронштейн | 1 |
| 46 | J271025 | Болт с шайбой | 2 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 49 | 4623428 | Кронштейн | 1 |
| 50 | 3102817 | Ответная планка | 1 |
| 51 | J271020 | Болт с шайбой | 4 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 4623370 | Выключатель концевой | 1 |
| 55 | J780516 | Болт с внутренним шестигранником | 2 |
| 56 | 4257159 | Кронштейн | 1 |
| 57 | J271025 | Болт с шайбой | 1 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 60 | 4265372 | Датчик револ. | 1 |
| 61 | 4306888 | Уплотнительное кольцо | 1 |
| 62 | J780616 | Болт с внутренним шестигранником | 1 |
| 63 | A590106 | Плоская шайба | 1 |
| 64 | 4252767 | Кронштейн | 1 |
| 65 | J780612 | Болт с внутренним шестигранником | 1 |
| 66 | 4169516 | Пружинная шайба | 1 |
| 87 | 4684292 | Выключатель подвесной | 1 |
| 91 | J271020 | Болт с шайбой | 2 |
| 91A | J901020 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
| 92 | 4447521 | Кронштейн | 1 |
| 93 | J271020 | Болт с шайбой | 2 |
| 93A | J901020 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | 4274478 | Фара | 1 |
| 94A | 4285646 | Рассеиватель | 1 |
| 94B | 4285647 | Обод | 1 |
| 94C | 4285648 | Лампа | 1 |
| 94D | 4288342 | Прокладка | 1 |
| 94E | J900616 | Болт | 2 |
| 95 | 4345263 | Жгут проводов | 1 |
| 97 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
