Конвейер (2-1) — HITACHI ZR260HC

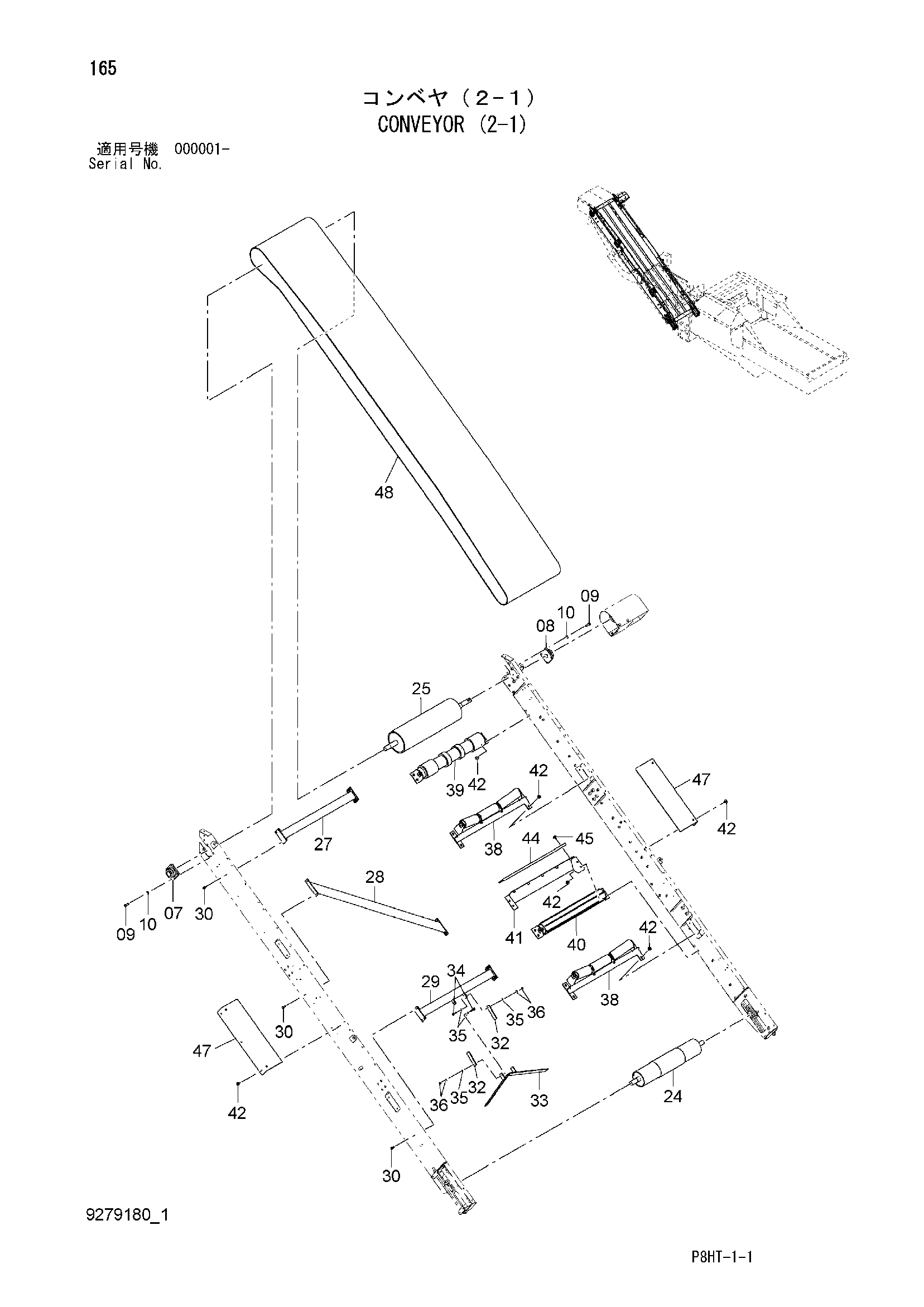

Заводская схема «Конвейер (2-1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4672021 | Подшипник. блок | 1 |
| 08 | 4672017 | Подшипник. блок | 1 |
| 09 | J921445 | Болт | 8 |
| 10 | J222014 | Шайба | 8 |
| 24 | 7053059 | Шкив таил | 1 |
| 25 | 4672143 | Шкив привод | 1 |
| 27 | 8109902 | Опора | 1 |
| 28 | 8109901 | Опора | 1 |
| 29 | 8109900 | Опора | 1 |
| 30 | J271030 | Болт с шайбой | 20 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4651002 | Тяга | 2 |
| 33 | 9768111 | Отвал | 1 |
| 34 | J921040 | Болт | 4 |
| 35 | A590110 | Плоская шайба | 8 |
| 36 | J950010 | Гайка | 8 |
| 38 | 9245816 | Каток водило | 2 |
| 39 | 9279182 | Каток обратный | 1 |
| 40 | 9279181 | Каток импакт | 1 |
| 41 | 8109899 | Защитный кожух | 1 |
| 42 | J281030 | Болт с шайбой | 22 |
| 42A | J901030 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 44 | 4671997 | Кронштейн | 1 |
| 45 | J281025 | Болт с шайбой | 5 |
| 45A | J901025 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 47 | 3103700 | Кронштейн | 2 |
| 48 | 4671986 | Ремень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
