Гидролинии хода (верхняя платформа) — HITACHI ZR260HC

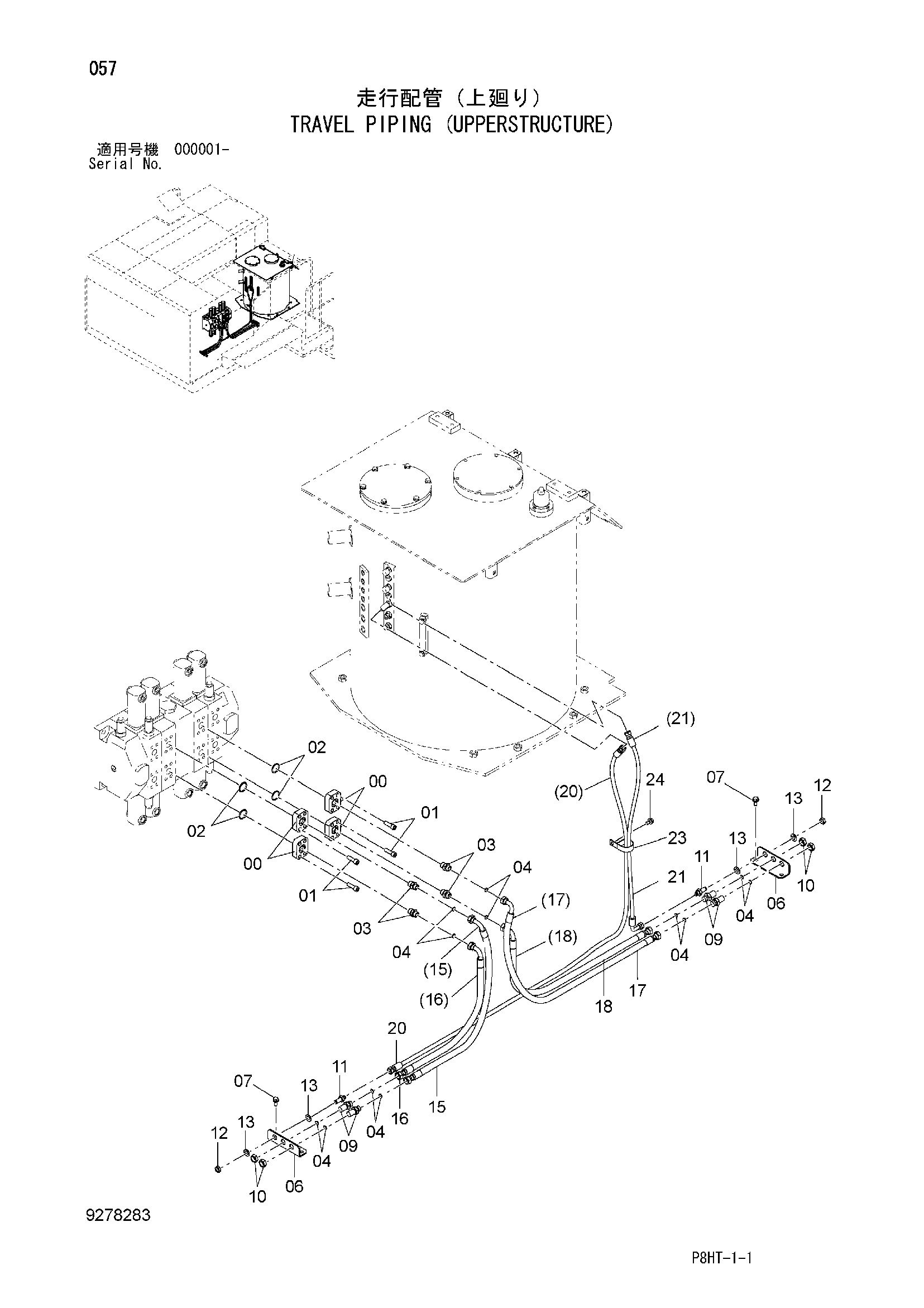

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3102664 | Блок | 4 |
| 01 | J781240 | Болт с внутренним шестигранником | 16 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | A853144 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 12 |
| 06 | 4671267 | Кронштейн | 2 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4217505 | Адаптер | 4 |
| 10 | 4217504 | Гайка | 4 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | 4202531 | Гайка | 2 |
| 13 | A590114 | Плоская шайба | 4 |
| 15 | 4682124 | Шланг | 1 |
| 16 | 4653731 | Шланг | 1 |
| 17 | 4682126 | Шланг | 1 |
| 18 | 4682125 | Шланг | 1 |
| 20 | 4649212 | Шланг | 1 |
| 21 | 4651404 | Шланг | 1 |
| 23 | 4190265 | Зажим | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
