Гидроцилиндр. трубопроводы (1) — HITACHI ZR260HC

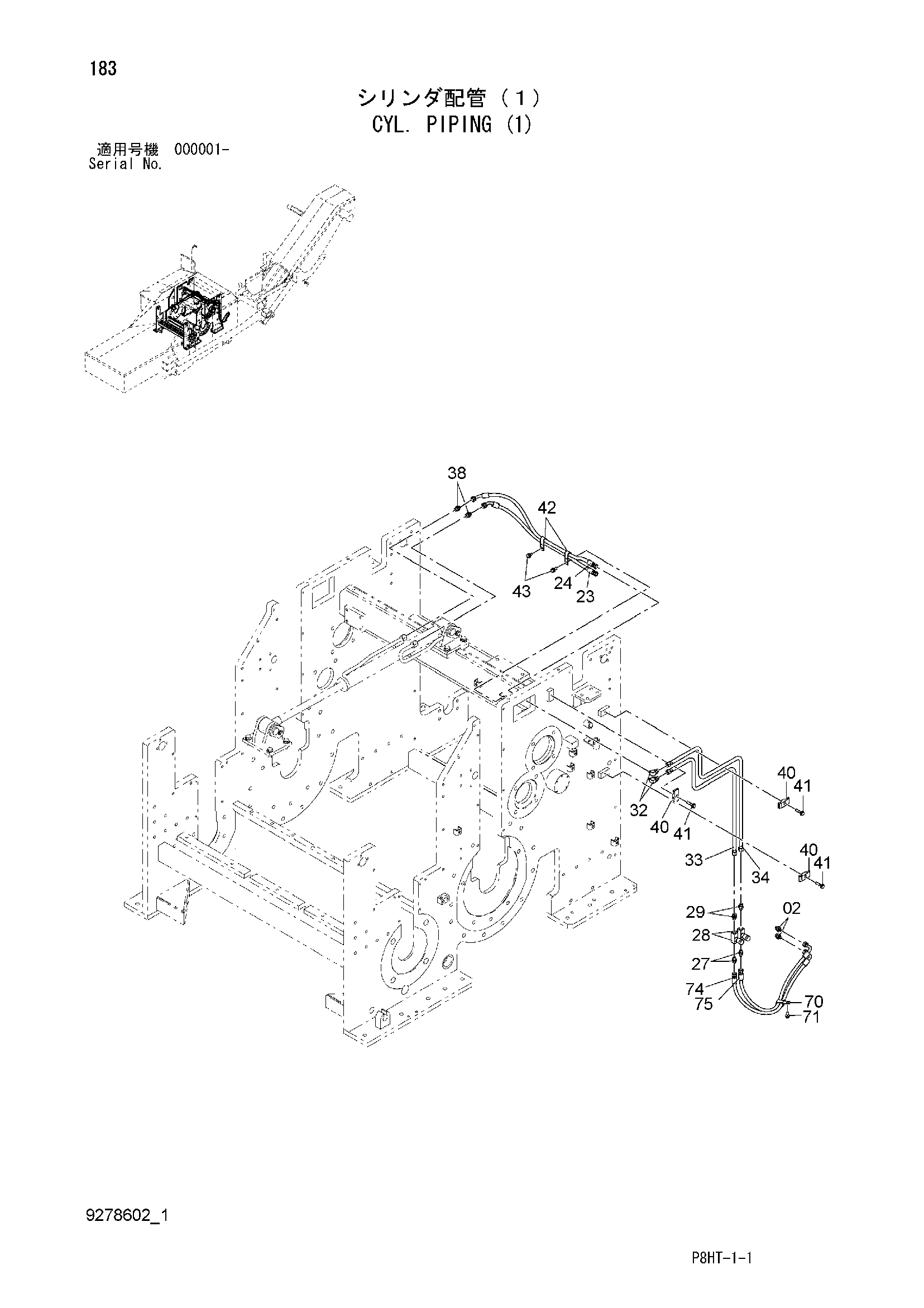

Заводская схема «Гидроцилиндр. трубопроводы (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852133 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4682299 | Шланг | 1 |
| 24 | 4682300 | Шланг | 1 |
| 27 | 4215648 | Адаптер | 2 |
| 28 | 4604378 | Клапан словретур | 2 |
| 29 | 4219343 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852333 | Угловой штуцер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 8112785 | Трубка | 1 |
| 34 | 8112784 | Трубка | 1 |
| 38 | A852133 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4189858 | Хомут трубки | 3 |
| 41 | J271045 | Болт с шайбой | 3 |
| 41A | J901045 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4190266 | Зажим | 2 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 70 | 4190282 | Зажим | 1 |
| 71 | J271025 | Болт с шайбой | 1 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 74 | 4315338 | Шланг | 1 |
| 75 | 4682296 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
