Электрооборудование (1-1) — HITACHI ZR260HC

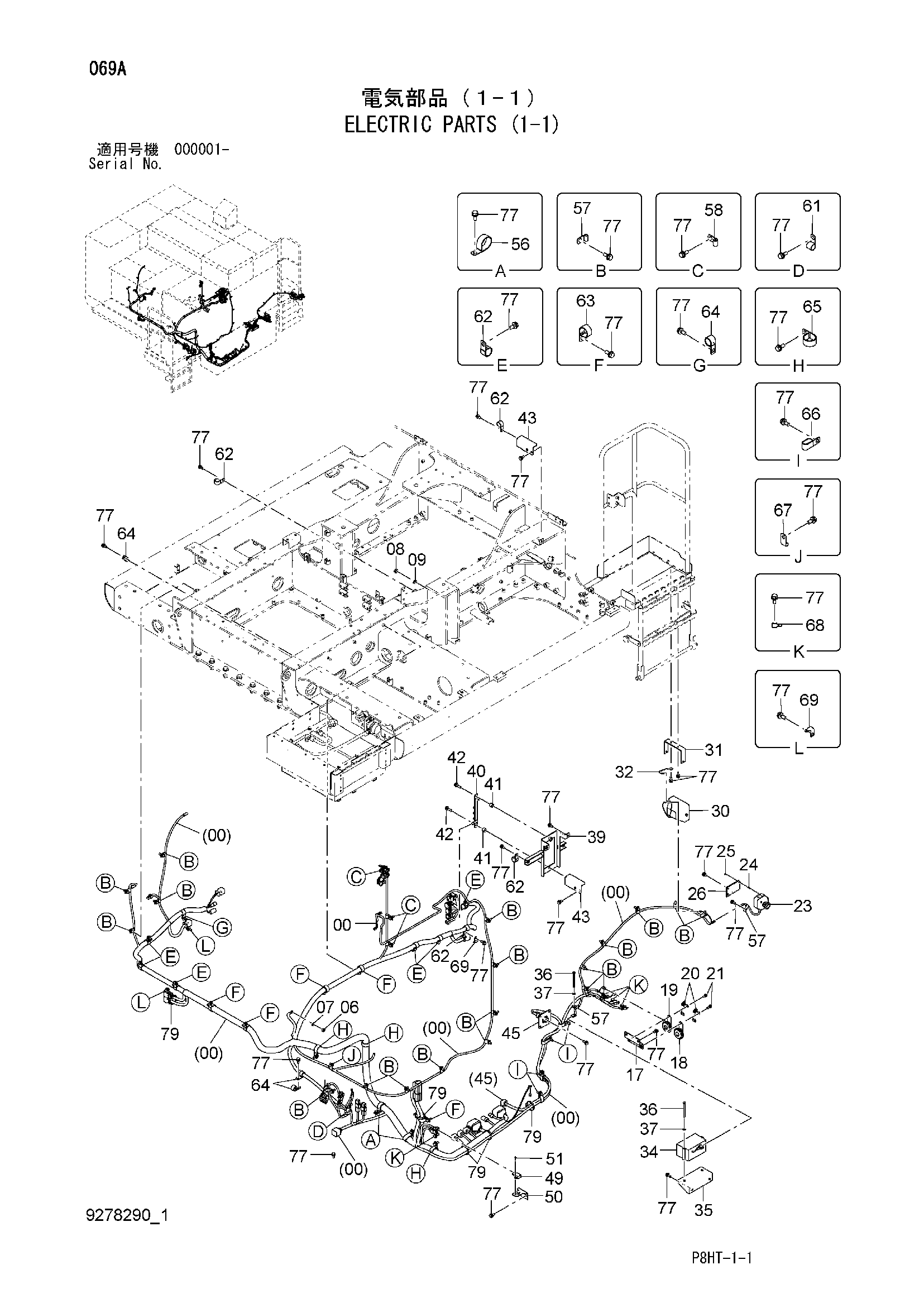

Заводская схема «Электрооборудование (1-1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005915 | Жгут проводов | 1 |
| 06 | J950010 | Гайка | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 08 | J950012 | Гайка | 1 |
| 09 | A590112 | Плоская шайба | 1 |
| 17 | 8096561 | Кронштейн | 1 |
| 18 | 4638165 | Звуковой сигнал | 1 |
| 19 | 4638167 | Звуковой сигнал | 1 |
| 20 | 4254603 | Жгут проводов | 2 |
| 21 | J260825 | Болт с шайбой | 2 |
| 21A | J900825 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 4660165 | Выключатель | 1 |
| 24 | J450420 | Винт с шайбой | 2 |
| 25 | M500403 | Гайка | 2 |
| 26 | 4457748 | Кронштейн | 1 |
| 30 | 4274478 | Фара | 1 |
| 30A | 4285646 | Рассеиватель | 1 |
| 30B | 4285647 | Обод | 1 |
| 30C | 4285648 | Лампа | 1 |
| 30D | 4288342 | Прокладка | 1 |
| 30E | J900616 | Болт | 2 |
| 31 | 4447521 | Кронштейн | 1 |
| 32 | 4345263 | Жгут проводов | 1 |
| 34 | 4637641 | Сигнализация | 1 |
| 35 | 8074688 | Кронштейн | 1 |
| 36 | J900800 | Болт | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 39 | 8101178 | Кронштейн | 1 |
| 40 | 8110130 | Кронштейн | 1 |
| 41 | 4322539 | Проставка | 2 |
| 42 | J271040 | Болт с шайбой | 2 |
| 42A | J901040 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 9768019 | Кронштейн | 2 |
| 45 | 2054710 | Жгут проводов | 1 |
| 49 | 4651944 | Датчик давления | 1 |
| 50 | 9768018 | Кронштейн | 1 |
| 51 | J450520 | Винт с шайбой | 2 |
| 56 | 4193848 | Зажим | 2 |
| 57 | 4190261 | Зажим | 21 |
| 58 | 4190275 | Зажим | 3 |
| 61 | 4190274 | Зажим | 1 |
| 62 | 4192035 | Зажим | 10 |
| 63 | 4190264 | Зажим | 5 |
| 64 | 4190263 | Зажим | 4 |
| 65 | 4190291 | Зажим | 3 |
| 66 | 4190282 | Зажим | 4 |
| 67 | 4190272 | Зажим | 1 |
| 68 | 4257159 | Кронштейн | 4 |
| 69 | 4418301 | Кронштейн | 3 |
| 77 | J271025 | Болт с шайбой | 79 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
