Обратные трубопроводы (1) — HITACHI ZR260HC

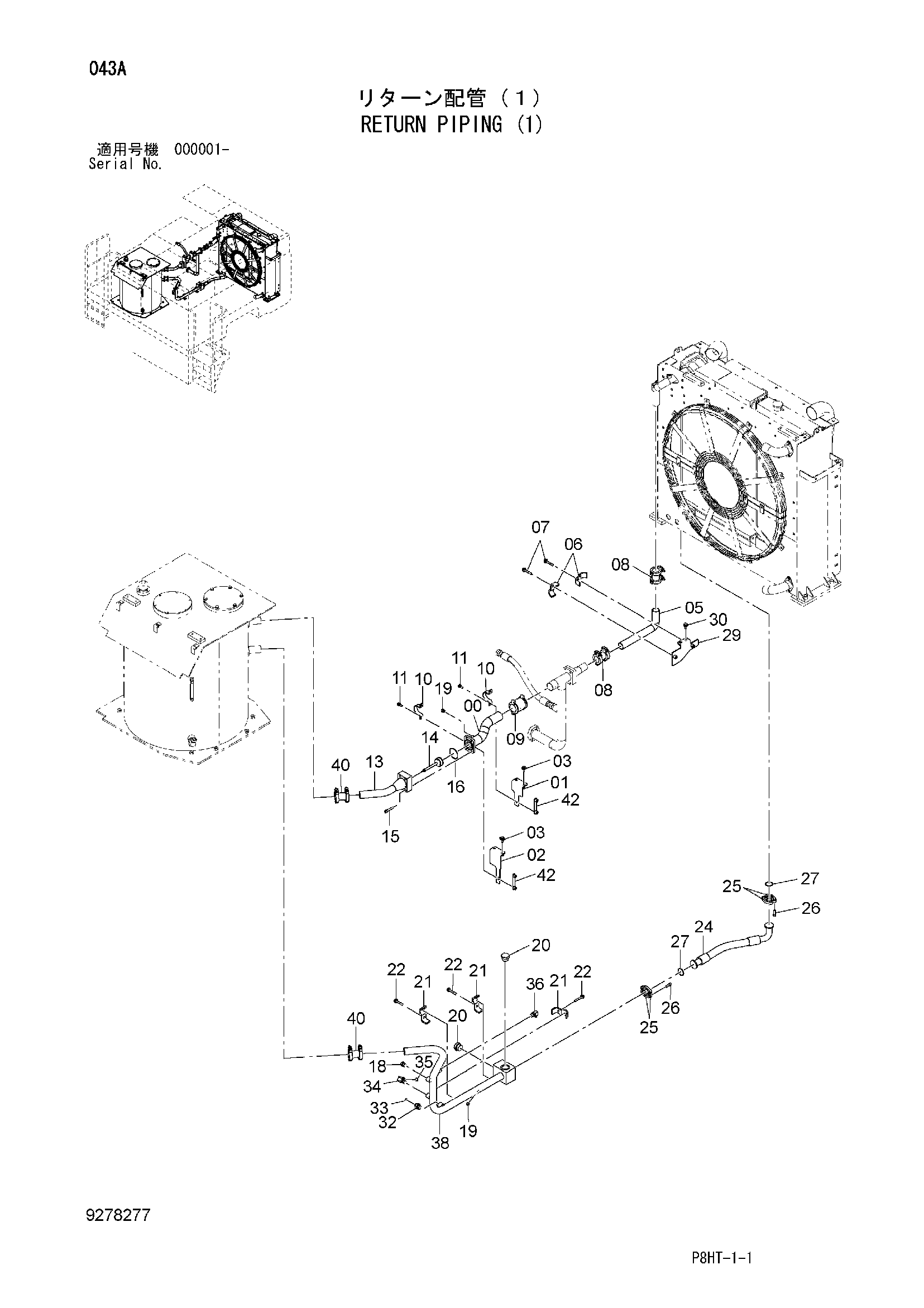

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052937 | Трубка | 1 |
| 01 | 8109724 | Кронштейн | 1 |
| 02 | 8109725 | Кронштейн | 1 |
| 03 | J281030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 8100658 | Трубка | 1 |
| 06 | 4053697 | Хомут трубки | 2 |
| 07 | J271275 | Болт с шайбой | 2 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4067834 | Муфта | 2 |
| 08A | 4196260 | Уплотнение кольцо | 2 |
| 09 | 4067833 | Муфта | 1 |
| 09A | 4196261 | Уплотнение кольцо | 2 |
| 10 | 4053865 | Хомут трубки | 2 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8100655 | Трубка | 1 |
| 14 | 4633510 | Клапан | 1 |
| 15 | J781260 | Болт с внутренним шестигранником | 4 |
| 16 | A811075 | Уплотнительное кольцо | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885000 | Пробка | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4053697 | Хомут трубки | 3 |
| 22 | J271275 | Болт с шайбой | 3 |
| 22A | J901275 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4636851 | Шланг | 1 |
| 25 | 965946 | Разъёмный фланец | 4 |
| 26 | J781235 | Болт с внутренним шестигранником | 8 |
| 27 | 4510169 | Уплотнительное кольцо | 2 |
| 29 | 8101198 | Кронштейн | 1 |
| 30 | J281230 | Болт с шайбой | 2 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 32 | A853164 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 1 |
| 34 | A853346 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 7051799 | Трубка | 1 |
| 40 | 4067834 | Муфта | 2 |
| 40A | 4196260 | Уплотнение кольцо | 2 |
| 42 | 9768984 | Гайка спекиал | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
