Гидроцилиндр. (экран направляющая) — HITACHI ZR260HC

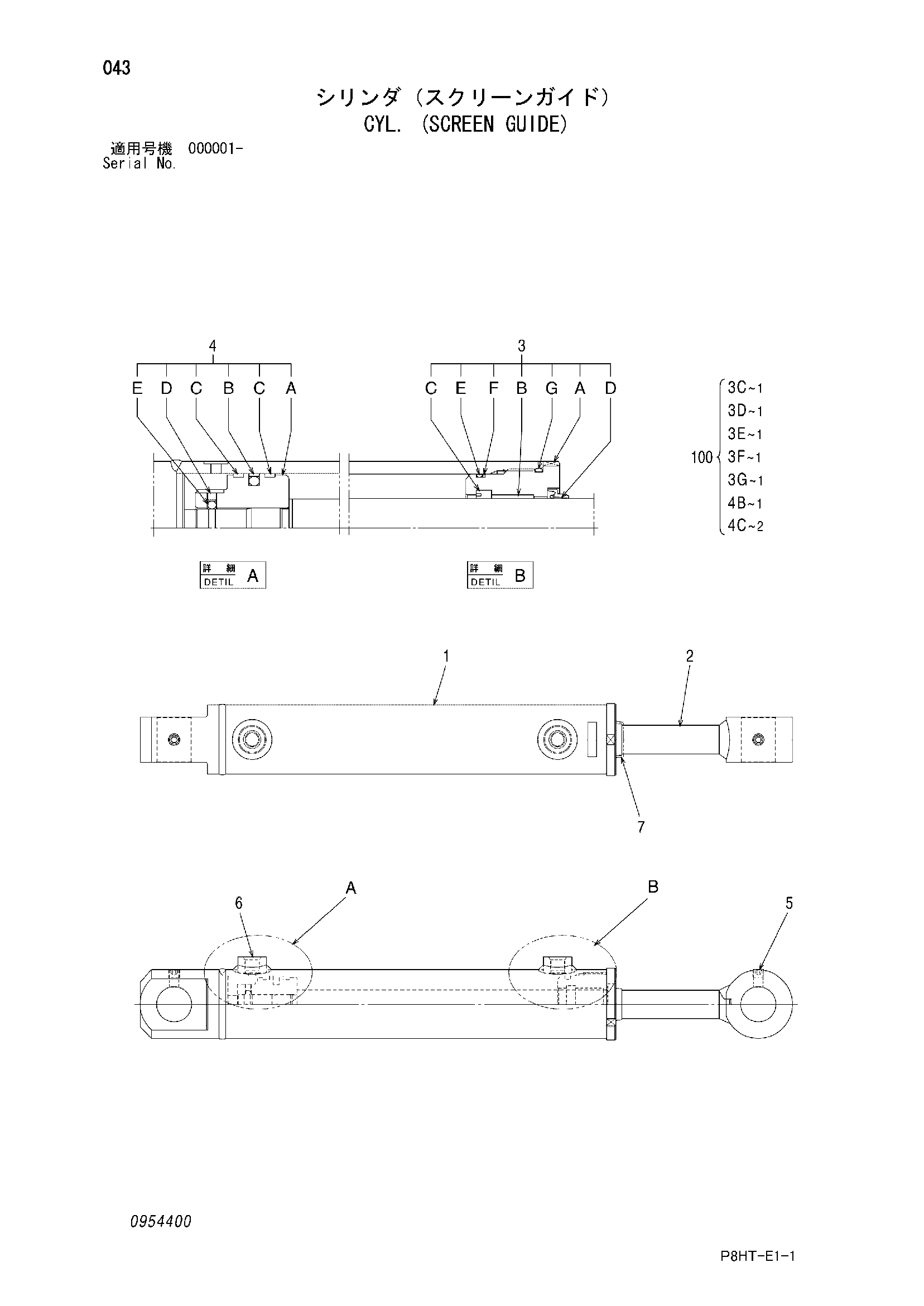

Заводская схема «Гидроцилиндр. (экран направляющая)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4631936 | Гидроцилиндр | 1 | |
| 1 | 0954401 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0954402 | Шток поршня в сборе | 1 |
| 3 | 0943906 | Головка гидроцилиндра в сборе | 1 |
| 3A | 0430001 | Головка гидроцилиндра | 1 |
| 3B | 0429903 | Втулка | 1 |
| 3C | 0429904 | U-образная манжета | 1 |
| 3D | 0943907 | Грязесъёмное кольцо | 1 |
| 3E | 0429907 | Уплотнительное кольцо | 1 |
| 3F | 0429908 | Опорное кольцо | 1 |
| 3G | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 0954403 | Поршень в сборе | 1 |
| 4A | 0954404 | Поршень | 1 |
| 4B | 0429916 | Уплотнительное кольцо | 1 |
| 4C | 0954405 | Направляющее кольцо | 2 |
| 4D | 0429918 | Установочный винт | 1 |
| 4E | 0429917 | Стальной шарик | 1 |
| 5 | 0788403 | Пробка | 2 |
| 6 | 0909506 | Пробка | 2 |
| 7 | 0841013 | Колпачок | 1 |
| 100 | 4647429 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
