Напорные трубопроводы — HITACHI ZR260HC

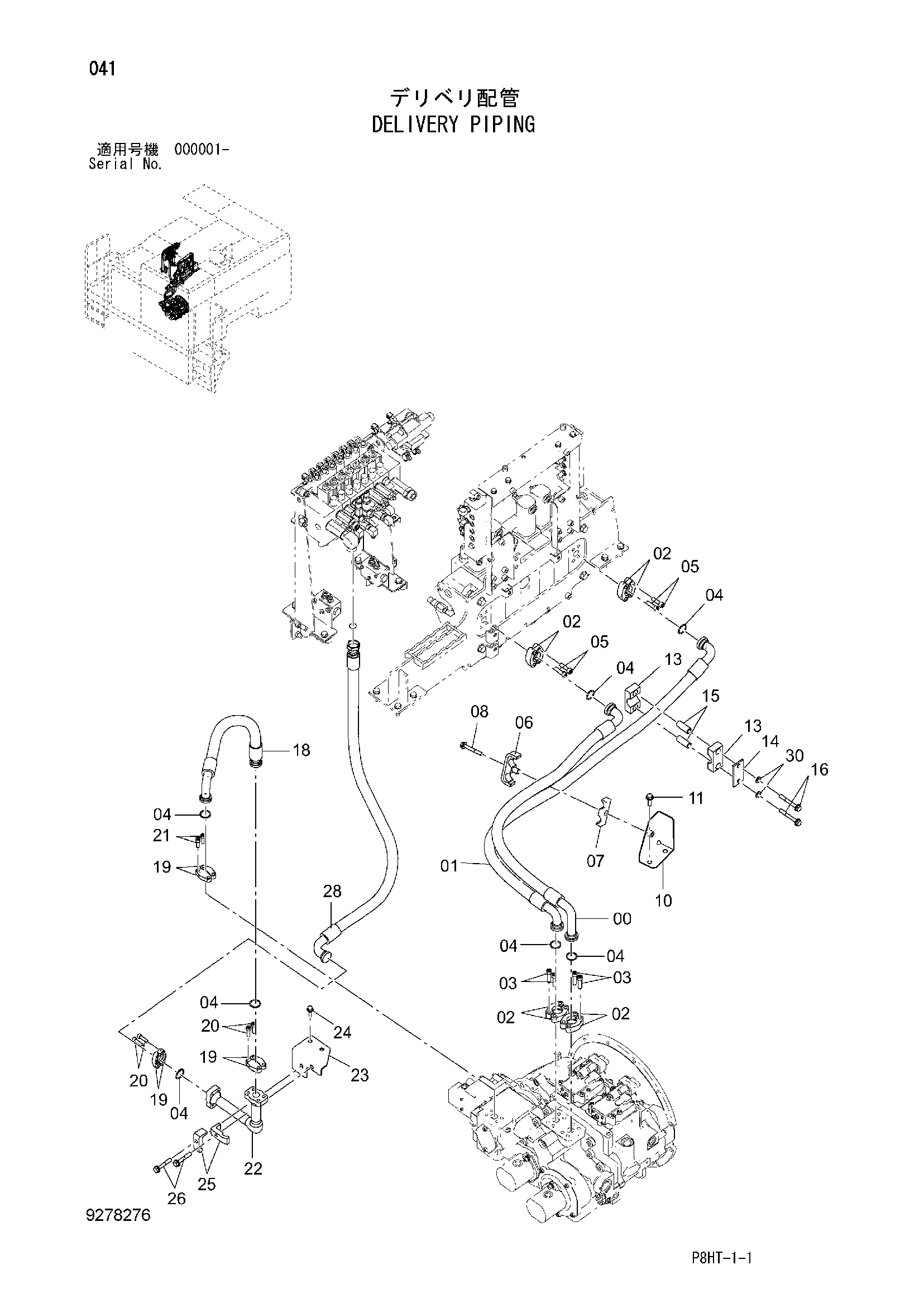

Заводская схема «Напорные трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4671708 | Шланг | 1 |
| 01 | 4671709 | Шланг | 1 |
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | J781245 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 7 |
| 05 | J781240 | Болт с внутренним шестигранником | 8 |
| 06 | 8061722 | Хомут | 1 |
| 07 | 3089340 | Резиновая прокладка | 1 |
| 08 | J271280 | Болт с шайбой | 1 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8109187 | Кронштейн | 1 |
| 11 | J271240 | Болт с шайбой | 2 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4341808 | Хомут шланга | 2 |
| 14 | 4341803 | Пластина | 1 |
| 15 | 4205614 | Проставка | 2 |
| 16 | J271290 | Болт с шайбой | 2 |
| 16A | J901290 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4671712 | Шланг | 1 |
| 19 | 962453 | Разъёмный фланец | 6 |
| 20 | J781035 | Болт с внутренним шестигранником | 8 |
| 21 | J781030 | Болт с внутренним шестигранником | 4 |
| 22 | 8109135 | Трубка | 1 |
| 23 | 8109184 | Кронштейн | 1 |
| 24 | J271035 | Болт с шайбой | 2 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4053598 | Хомут трубки | 2 |
| 26 | J271270 | Болт с шайбой | 2 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4671713 | Шланг | 1 |
| 30 | A590112 | Плоская шайба | 2 |
| 31 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
