Гидролинии хода — HITACHI ZR260HC

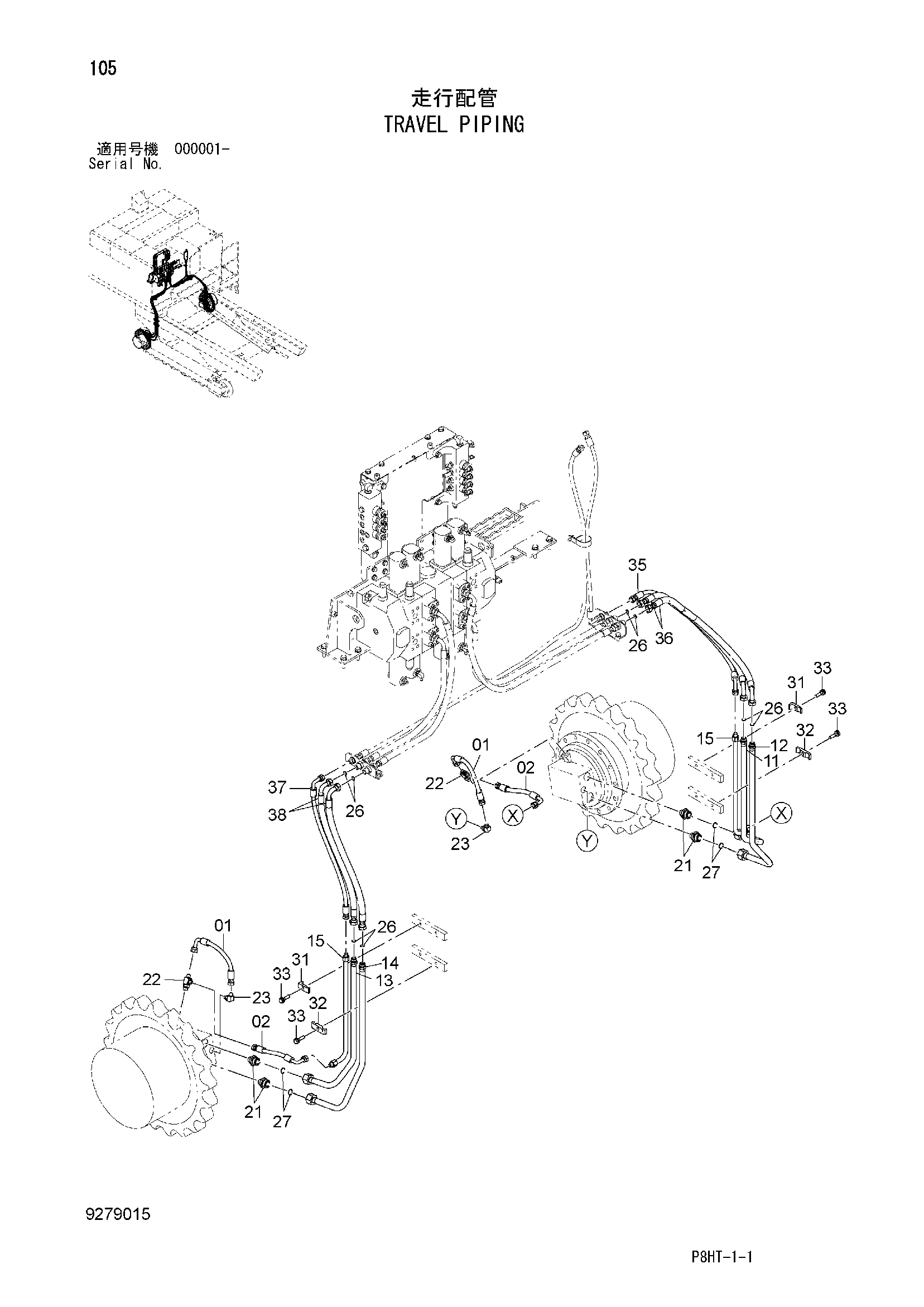

Заводская схема «Гидролинии хода» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4487172 | Шланг | 2 |
| 02 | 4450215 | Шланг | 2 |
| 11 | 8109890 | Трубка | 1 |
| 12 | 8109891 | Трубка | 1 |
| 13 | 8109892 | Трубка | 1 |
| 14 | 8109893 | Трубка | 1 |
| 15 | 8109894 | Трубка | 2 |
| 21 | 4197530 | Адаптер | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852433 | Тройник | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | 4187308 | Уплотнительное кольцо | 4 |
| 31 | 4138227 | Хомут трубки | 4 |
| 32 | 4053593 | Хомут трубки | 4 |
| 33 | J271040 | Болт с шайбой | 8 |
| 33A | J901040 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4657628 | Шланг | 1 |
| 36 | 4633618 | Шланг | 2 |
| 37 | 4357323 | Шланг | 1 |
| 38 | 4622426 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
