Крышка (гидроножницы)(1) — HITACHI ZR260HC

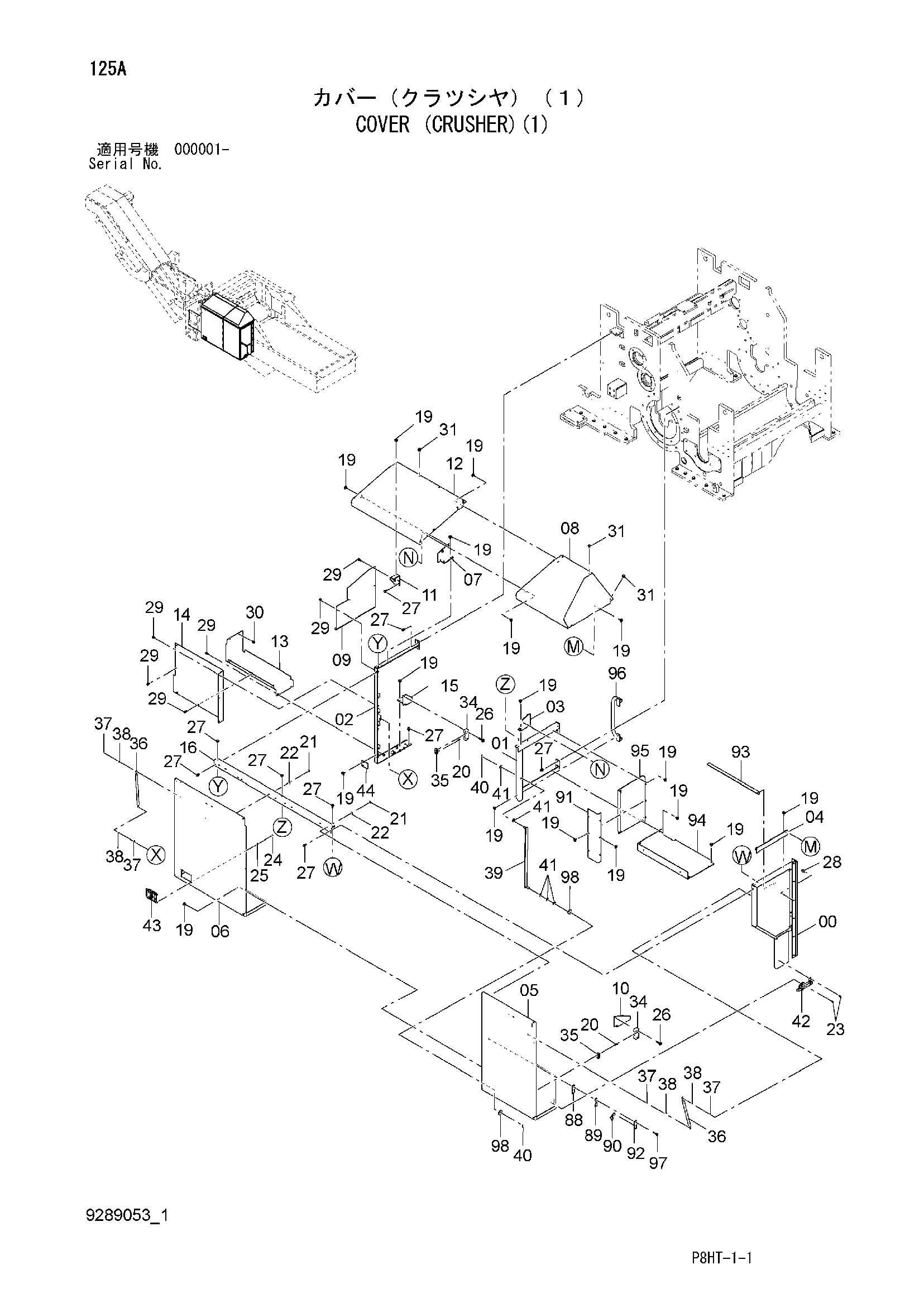

Заводская схема «Крышка (гидроножницы)(1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026489 | Кронштейн | 1 |
| 01 | 7054657 | Кронштейн | 1 |
| 02 | 7054658 | Кронштейн | 1 |
| 03 | 9769271 | Кронштейн | 1 |
| 04 | 8112920 | Кронштейн | 1 |
| 05 | 6026173 | Дверь | 1 |
| 06 | 6026252 | Дверь | 1 |
| 07 | 8112921 | Кронштейн | 1 |
| 08 | 7054670 | Крышка | 1 |
| 09 | 3113008 | Крышка | 1 |
| 10 | 9769273 | Кронштейн | 1 |
| 11 | 9769272 | Кронштейн | 1 |
| 12 | 7054671 | Крышка | 1 |
| 13 | 7054656 | Крышка | 1 |
| 14 | 3112984 | Крышка | 1 |
| 15 | 9769274 | Кронштейн | 1 |
| 16 | 3113006 | Кронштейн | 1 |
| 19 | J281025 | Болт с шайбой | 44 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | J260835 | Болт с шайбой | 4 |
| 20A | J900835 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J951012 | Гайка | 8 |
| 22 | J222012 | Шайба | 8 |
| 23 | J260820 | Болт с шайбой | 4 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J951006 | Гайка | 4 |
| 25 | A590106 | Плоская шайба | 4 |
| 26 | J281060 | Болт с шайбой | 4 |
| 26A | J901060 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | J271230 | Болт с шайбой | 17 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271235 | Болт с шайбой | 6 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 14 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J281230 | Болт с шайбой | 6 |
| 31A | J901230 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 34 | 4654749 | Ограничитель | 2 |
| 35 | 4626289 | Ограничитель | 2 |
| 36 | 4344047 | Гидроцилиндр | 2 |
| 37 | 4022697 | Стопорный палец | 7 |
| 38 | A590108 | Плоская шайба | 8 |
| 39 | 9769270 | Стойка | 1 |
| 40 | 4022701 | Стопорный палец | 2 |
| 41 | J222016 | Шайба | 7 |
| 42 | 4361438 | Защёлка | 1 |
| 42A | 3074568 | Защёлка | 1 |
| 42B | 3021131 | Анкхор | 1 |
| 43 | 4652499 | Блокировка (правый) | 1 |
| 44 | 4682540 | Ограничитель | 1 |
| 88 | 4685360 | Прате | 1 |
| 89 | 4685361 | Стоппве | 1 |
| 90 | 4685362 | Замок | 1 |
| 91 | 4685363 | Крышка | 1 |
| 92 | 9769639 | Палец | 1 |
| 93 | 9769640 | Опора | 1 |
| 94 | 8113904 | Крышка | 1 |
| 95 | 8113905 | Крышка | 1 |
| 96 | 9769347 | Поручень | 1 |
| 97 | J271045 | Болт с шайбой | 2 |
| 98 | J217085 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
