Крышка двигателя — HITACHI ZR260HC

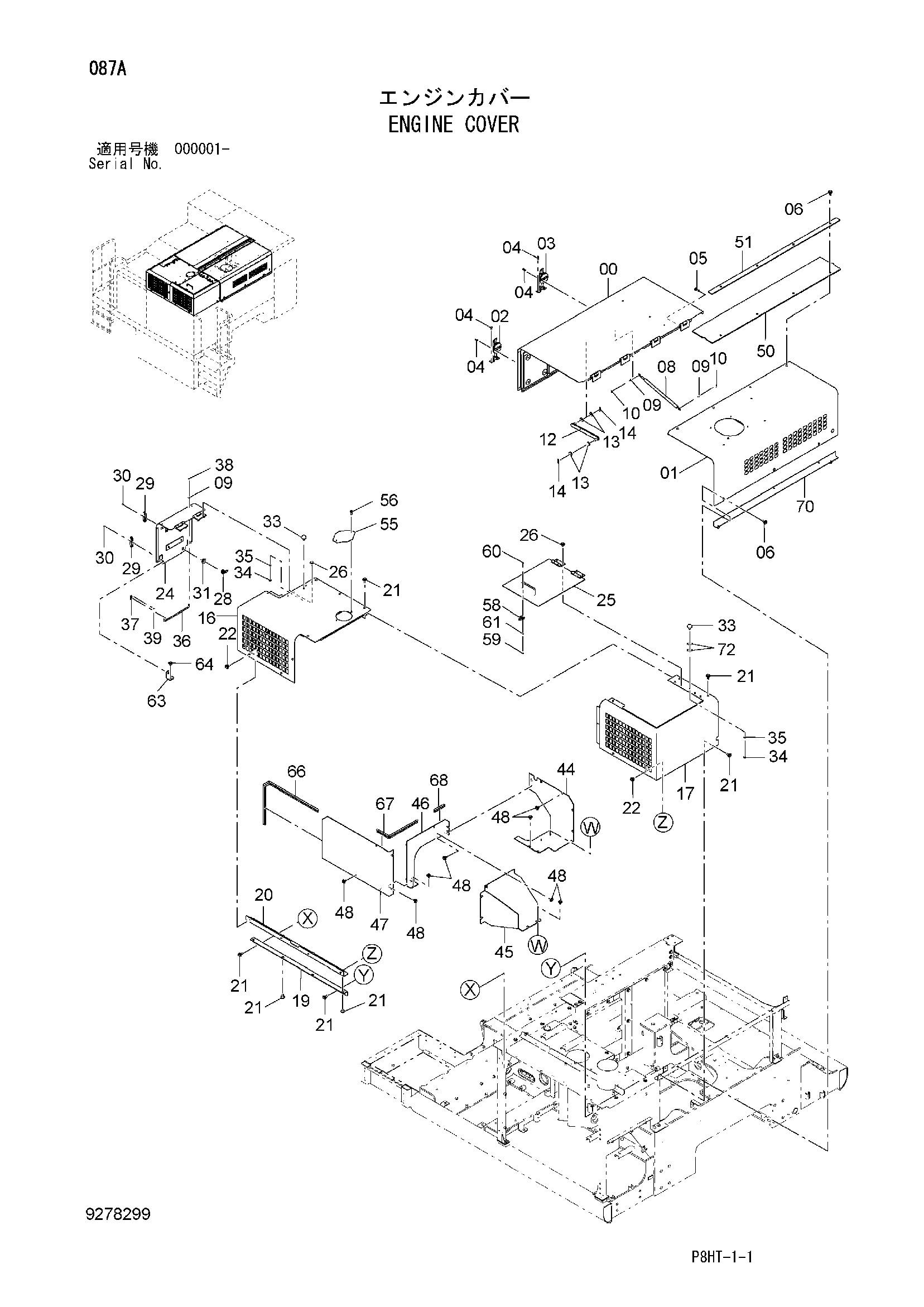

Заводская схема «Крышка двигателя» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053093 | Дверь | 1 |
| 01 | 7053092 | Дверь | 1 |
| 02 | 4377519 | Защёлка | 1 |
| 02A | 3077612 | Защёлка | 1 |
| 02B | 3077611 | Анкхор | 1 |
| 03 | 4377569 | Защёлка | 1 |
| 03A | 3077613 | Защёлка | 1 |
| 03B | 3077611 | Анкхор | 1 |
| 04 | J260820 | Болт с шайбой | 8 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J271035 | Болт с шайбой | 8 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281235 | Болт с шайбой | 7 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 08 | 4648439 | Гидроцилиндр | 1 |
| 09 | A590108 | Плоская шайба | 3 |
| 10 | 4022697 | Стопорный палец | 2 |
| 12 | 9764742 | Стойка | 1 |
| 13 | J222016 | Шайба | 4 |
| 14 | 4022701 | Стопорный палец | 2 |
| 16 | 6025617 | Крышка | 1 |
| 17 | 6026160 | Крышка | 1 |
| 19 | 4672120 | Кронштейн | 1 |
| 20 | 9768137 | Кронштейн | 1 |
| 21 | J281235 | Болт с шайбой | 16 |
| 21A | J901235 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | J281225 | Болт с шайбой | 4 |
| 22A | J901225 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | 7050857 | Дверь | 1 |
| 25 | 8112509 | Дверь | 1 |
| 26 | J281030 | Болт с шайбой | 8 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 4363359 | Замок | 1 |
| 29 | 4464922 | Замок | 2 |
| 30 | J450410 | Винт с шайбой | 8 |
| 31 | A590124 | Плоская шайба | 1 |
| 33 | 4294508 | Ограничитель | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | A590110 | Плоская шайба | 2 |
| 36 | 4659790 | Стойка | 1 |
| 37 | 4659888 | Защёлка | 1 |
| 38 | 4022696 | Стопорный палец | 1 |
| 39 | J460612 | Винт с шайбой | 2 |
| 44 | 7053096 | Крышка | 1 |
| 45 | 7053095 | Крышка | 1 |
| 46 | 8109974 | Крышка | 1 |
| 47 | 9768136 | Крышка | 1 |
| 48 | J281025 | Болт с шайбой | 20 |
| 48A | J901025 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 50 | 4672119 | Резиновая прокладка | 1 |
| 51 | 4672118 | Пластина | 1 |
| 55 | 4343333 | Крышка | 1 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4372725 | Ограничитель | 1 |
| 59 | M500403 | Гайка | 2 |
| 60 | J450412 | Винт с шайбой | 2 |
| 61 | A590104 | Плоская шайба | 2 |
| 63 | 4671268 | Кронштейн | 1 |
| 64 | J281025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 66 | 4453440 | Уплотнительная окантовка | 1 |
| 67 | 4631665 | Уплотнительная окантовка | 1 |
| 68 | 4667833 | Уплотнительная окантовка | 1 |
| 70 | 9768980 | Кронштейн | 1 |
| 72 | J222016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
