Управление короб детали — HITACHI ZR260HC

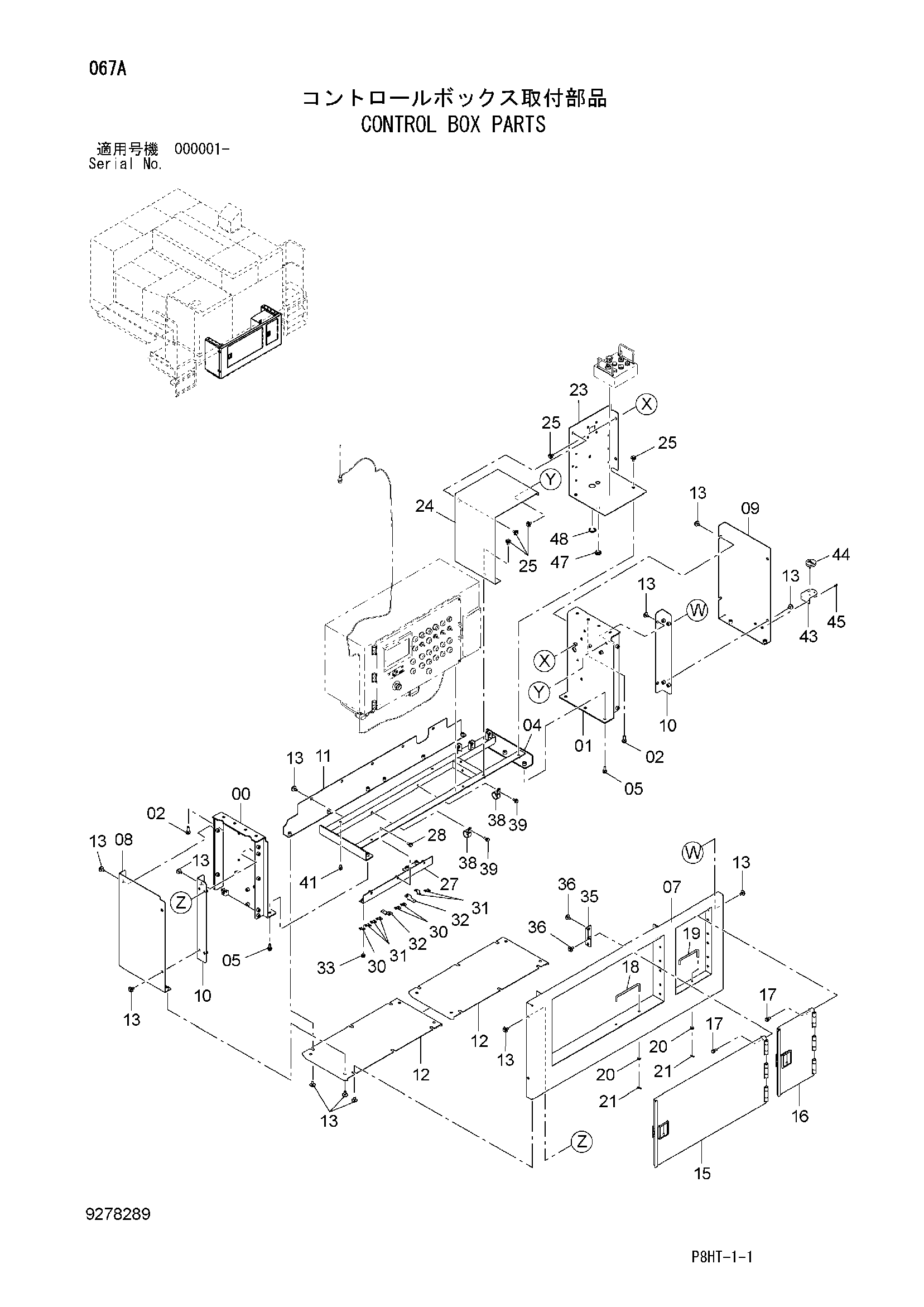

Заводская схема «Управление короб детали» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053024 | Кронштейн | 1 |
| 01 | 7053025 | Кронштейн | 1 |
| 02 | J271240 | Болт с шайбой | 8 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 7053027 | Опора | 1 |
| 05 | J271235 | Болт с шайбой | 6 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 6025589 | Крышка | 1 |
| 08 | 8109827 | Крышка | 1 |
| 09 | 8109828 | Крышка | 1 |
| 10 | 8109826 | Кронштейн | 2 |
| 11 | 8109829 | Крышка | 1 |
| 12 | 3110484 | Крышка | 2 |
| 13 | J281025 | Болт с шайбой | 37 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 7052572 | Дверь | 1 |
| 16 | 7052573 | Дверь | 1 |
| 17 | J271030 | Болт с шайбой | 12 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4660758 | Стойка | 1 |
| 19 | 4660759 | Стойка | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | 4022698 | Стопорный палец | 2 |
| 23 | 7053026 | Крышка | 1 |
| 24 | 3110483 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 9 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 8109457 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4282175 | Кронштейн | 3 |
| 31 | 4668577 | Кронштейн | 5 |
| 32 | 4668578 | Кронштейн | 2 |
| 33 | J271020 | Болт с шайбой | 10 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 9768085 | Кронштейн | 1 |
| 36 | J281025 | Болт с шайбой | 3 |
| 36A | J901025 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 38 | 4190291 | Зажим | 2 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | J271020 | Болт с шайбой | 4 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 3103144 | Кронштейн | 1 |
| 44 | 3098289 | Уровень | 1 |
| 44A | A590904 | Пружинная шайба | 3 |
| 44B | M500403 | Гайка | 6 |
| 45 | J460520 | Винт с шайбой | 2 |
| 47 | 4260175 | Резиновая втулка | 1 |
| 48 | 4159363 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
