Конвейер трубопроводы (4) — HITACHI ZR260HC

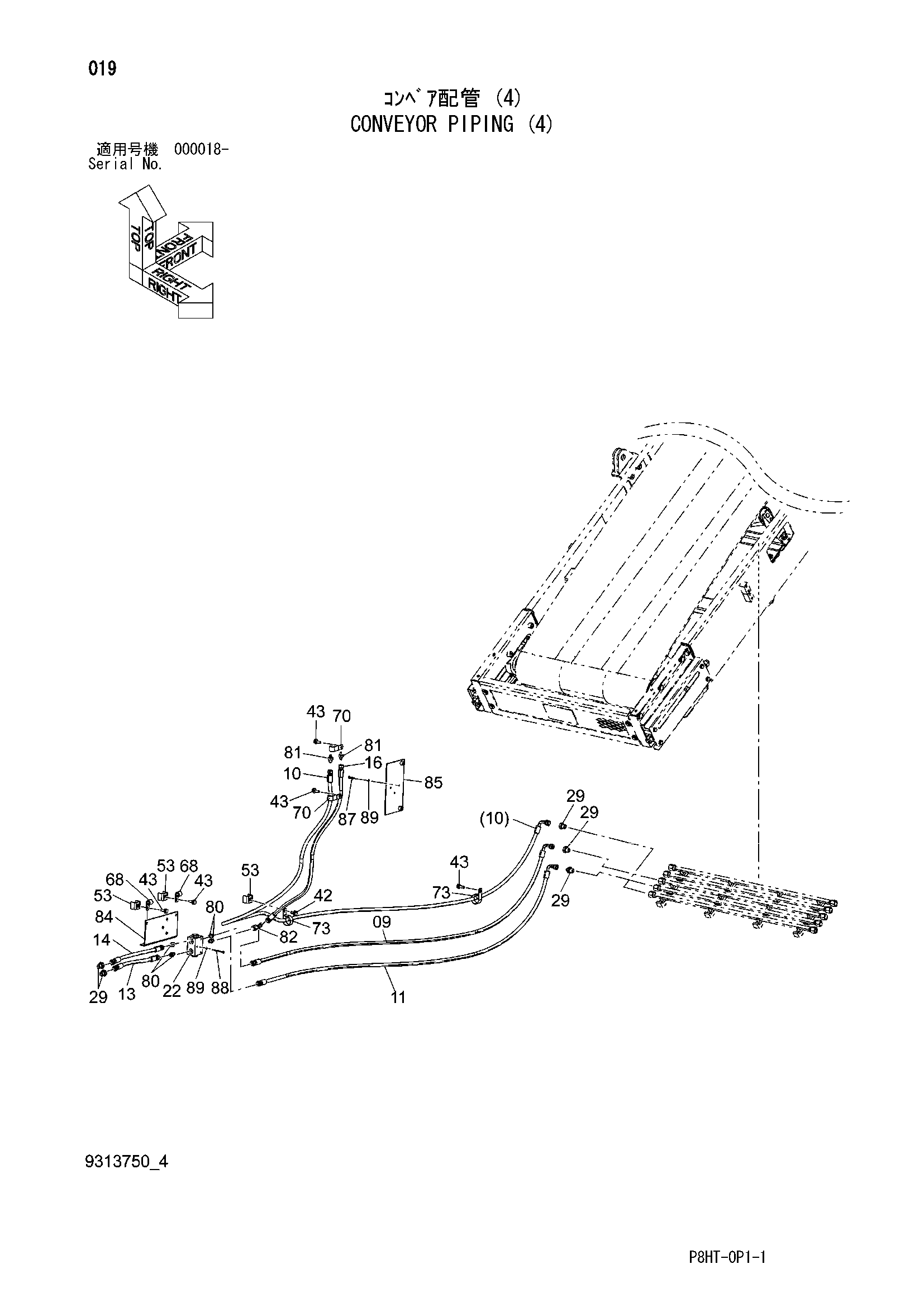

Заводская схема «Конвейер трубопроводы (4)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4315360 | Шланг | 1 |
| 10 | 4315290 | Шланг | 1 |
| 11 | 4315361 | Шланг | 1 |
| 13 | 4305221 | Шланг | 1 |
| 14 | 4291242 | Шланг | 1 |
| 16 | 4305235 | Шланг | 1 |
| 22 | 4454256 | Обратный клапан | 1 |
| 29 | A852143 | Адаптер | 5 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271030 | Болт с шайбой | 5 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 53 | 9761676 | Седло винта | 3 |
| 68 | 4190273 | Зажим | 2 |
| 70 | 4190266 | Зажим | 2 |
| 73 | 4193848 | Зажим | 2 |
| 80 | 4215648 | Адаптер | 4 |
| 81 | 4231653 | Адаптер | 2 |
| 82 | 4246672 | Соединительный штуцер | 1 |
| 84 | 8122257 | Кронштейн | 1 |
| 85 | 8122258 | Кронштейн | 1 |
| 87 | J900625 | Болт | 3 |
| 88 | J900665 | Болт | 3 |
| 89 | A590106 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
