Конвейер группа (2) — HITACHI ZR260HC

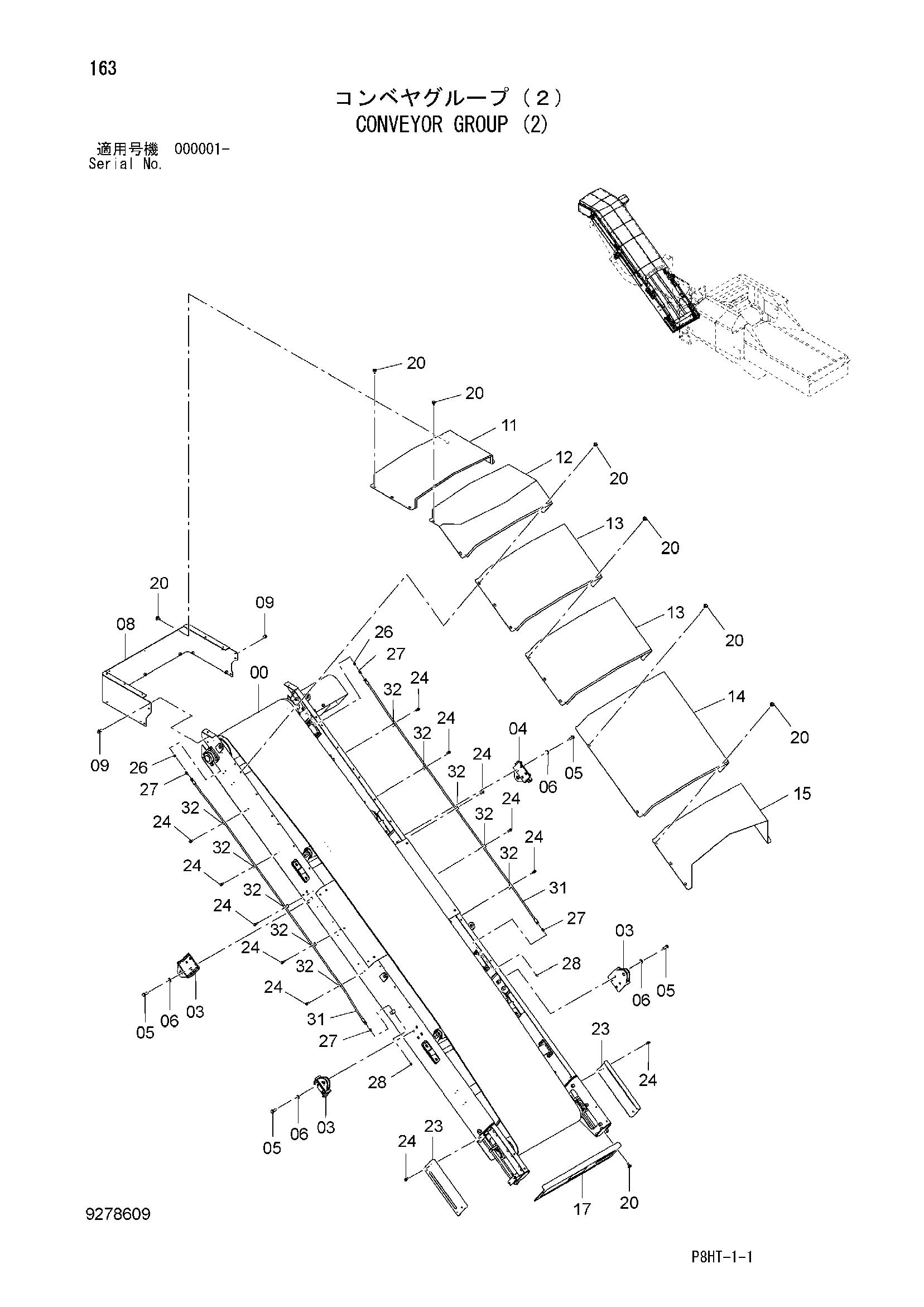

Заводская схема «Конвейер группа (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9279180 | Конвейер | 1 |
| 03 | 8109903 | Кронштейн | 3 |
| 04 | 8109904 | Кронштейн | 1 |
| 05 | J921640 | Болт | 16 |
| 06 | J222016 | Шайба | 16 |
| 08 | 7053060 | Крышка | 1 |
| 09 | J271230 | Болт с шайбой | 6 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 7053061 | Крышка | 1 |
| 12 | 7053062 | Крышка | 1 |
| 13 | 8109907 | Крышка | 2 |
| 14 | 8109936 | Крышка | 1 |
| 15 | 3110503 | Крышка | 1 |
| 17 | 8109905 | Крышка | 1 |
| 20 | J281030 | Болт с шайбой | 39 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 23 | 4671998 | Крышка | 2 |
| 24 | J271030 | Болт с шайбой | 18 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4681611 | Переходник | 2 |
| 27 | 4298744 | Адаптер | 4 |
| 28 | J75581 | Пресс-маслёнка | 2 |
| 31 | 4486009 | Шланг | 2 |
| 32 | 4190261 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
