Таил крышка — HITACHI ZR260HC

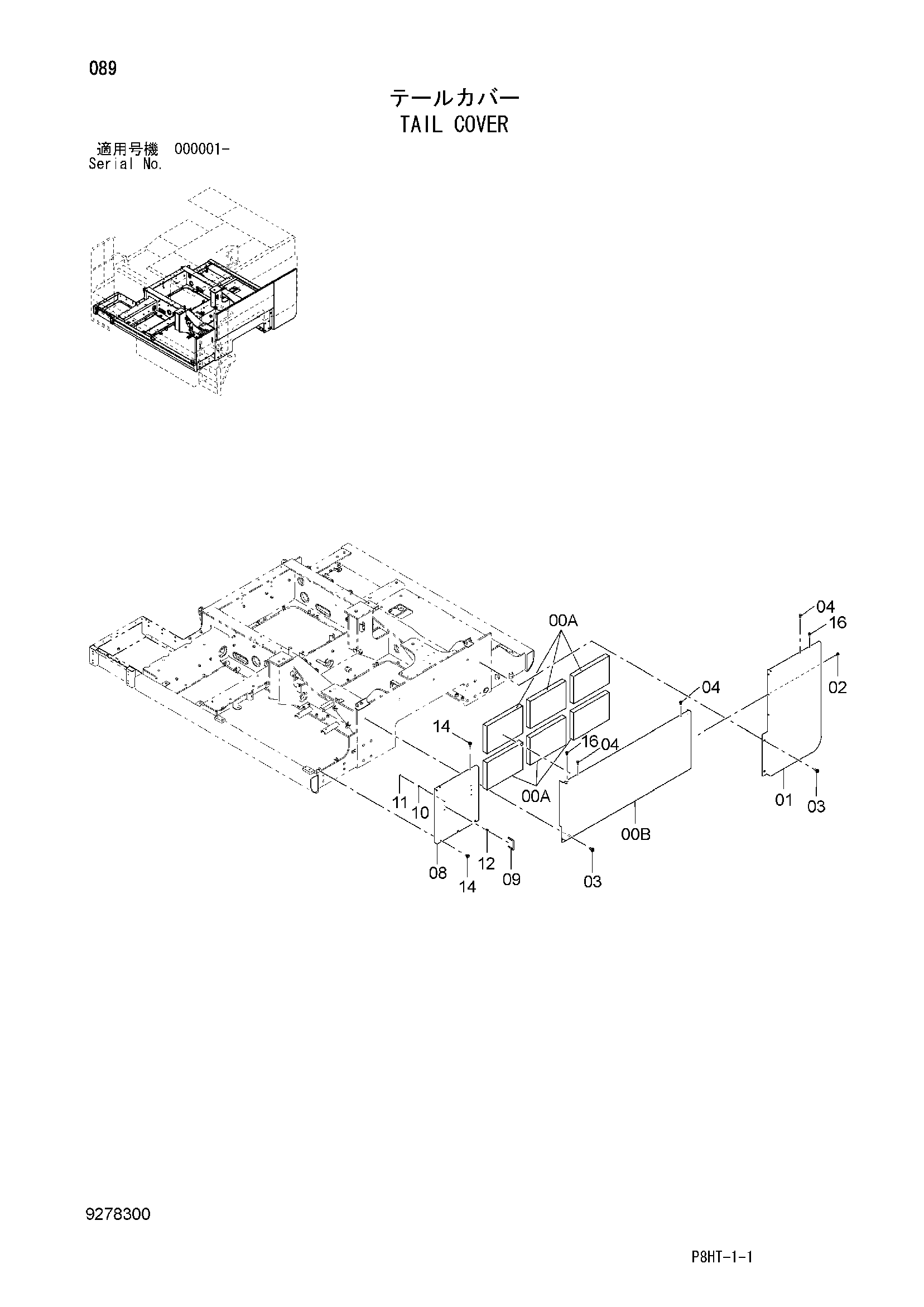

Заводская схема «Таил крышка» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109671 | Крышка | 1 |
| 00A | 4669195 | Резиновая прокладка | 6 |
| 00B | 7052889 | Крышка | 1 |
| 01 | 6025547 | Крышка | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J281240 | Болт с шайбой | 6 |
| 03A | J901240 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 08 | 7052888 | Дверь | 1 |
| 09 | 4623851 | Рукоятка | 2 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | A763020 | Шплинт | 4 |
| 12 | 4647195 | Держатель | 2 |
| 14 | J281030 | Болт с шайбой | 5 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
