Ремень конвейер (1) — HITACHI ZR260HC

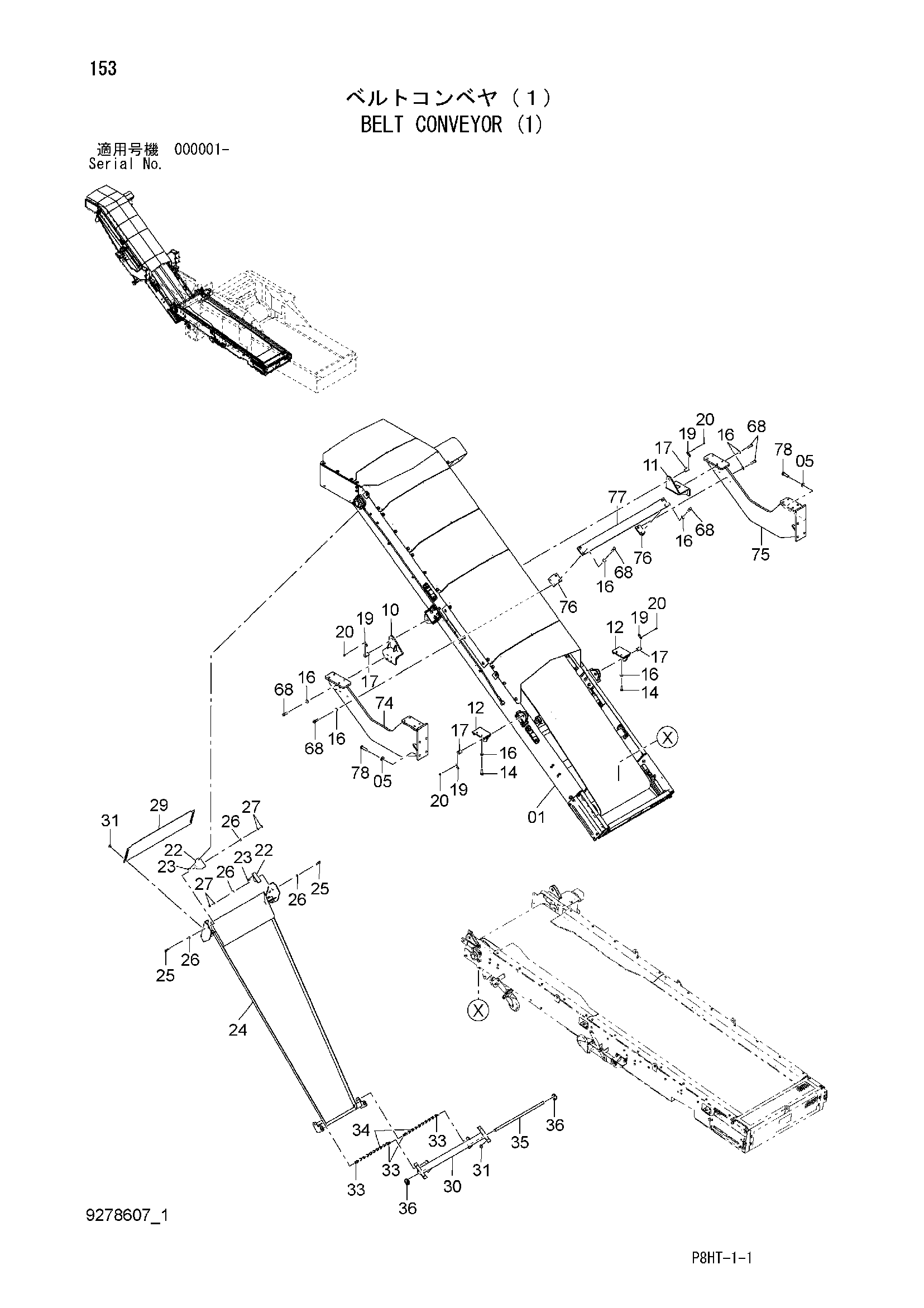

Заводская схема «Ремень конвейер (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9278609 | Конвейер группа (2) | 1 |
| 05 | J222020 | Шайба | 8 |
| 10 | 8109956 | Кронштейн | 1 |
| 11 | 8109955 | Кронштейн | 1 |
| 12 | 8109957 | Кронштейн | 2 |
| 14 | J921650 | Болт | 4 |
| 16 | J222016 | Шайба | 20 |
| 17 | 4666703 | Палец | 4 |
| 19 | X280071 | Стопорная пластина | 4 |
| 20 | J260816 | Болт с шайбой | 8 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 4672125 | Кронштейн | 2 |
| 23 | J271230 | Болт с шайбой | 4 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 7053099 | Кхуте | 1 |
| 25 | J921245 | Болт | 2 |
| 26 | A590112 | Плоская шайба | 4 |
| 27 | J950012 | Гайка | 4 |
| 29 | 4672126 | Крышка | 1 |
| 30 | 8109969 | Кронштейн | 1 |
| 31 | J281030 | Болт с шайбой | 6 |
| 31A | J901030 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 33 | 4322870 | Зажим | 4 |
| 34 | 4671990 | Цепь | 2 |
| 35 | 4640259 | Палец | 1 |
| 36 | 4001834 | Палец кольцо | 2 |
| 68 | J921655 | Болт | 16 |
| 74 | 7054440 | Кронштейн | 1 |
| 75 | 7054441 | Кронштейн | 1 |
| 76 | 9769104 | Кронштейн | 2 |
| 77 | 4680609 | Штанга | 1 |
| 78 | J922070 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
