Конвейер (2-2) — HITACHI ZR260HC

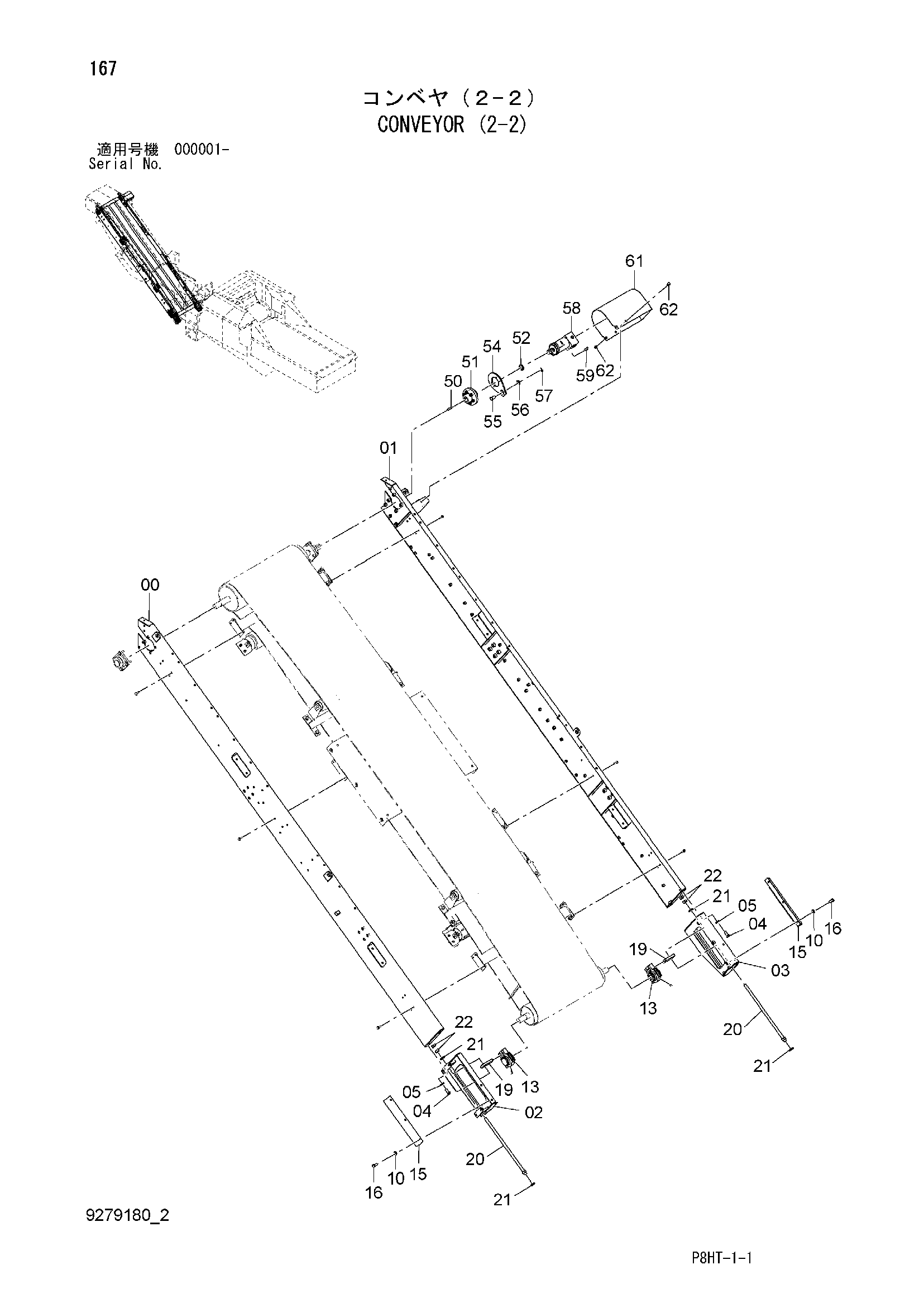

Заводская схема «Конвейер (2-2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025603 | Рама | 1 |
| 01 | 6025604 | Рама | 1 |
| 02 | 7053055 | Рама | 1 |
| 03 | 7053056 | Рама | 1 |
| 04 | J921640 | Болт | 4 |
| 05 | J222016 | Шайба | 4 |
| 10 | J222014 | Шайба | 6 |
| 13 | 4672022 | Подшипник. блок | 2 |
| 15 | 9768109 | Направляющая | 2 |
| 16 | J921435 | Болт | 6 |
| 19 | 4671995 | Гайка регулировочный | 2 |
| 20 | 9767254 | Болт регулировочный | 2 |
| 21 | J222020 | Шайба | 4 |
| 22 | 4359107 | Гайка | 4 |
| 50 | 94-2292 | Шпонка | 1 |
| 51 | 4665649 | Муфта фланец | 1 |
| 52 | 4383825 | Регулировочная шайба 5.5mm | 1 |
| 54 | 4671996 | Пластина | 1 |
| 55 | 4407083 | Палец | 1 |
| 56 | A590120 | Плоская шайба | 1 |
| 57 | A764040 | Шплинт | 1 |
| 58 | 4390182 | Гидромотор | 1 |
| 59 | M341230 | Болт с внутренним шестигранником | 4 |
| 61 | 8096077 | Крышка | 1 |
| 62 | J271025 | Болт с шайбой | 4 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
