Гидроцилиндр. трубопроводы (3) — HITACHI ZR260HC

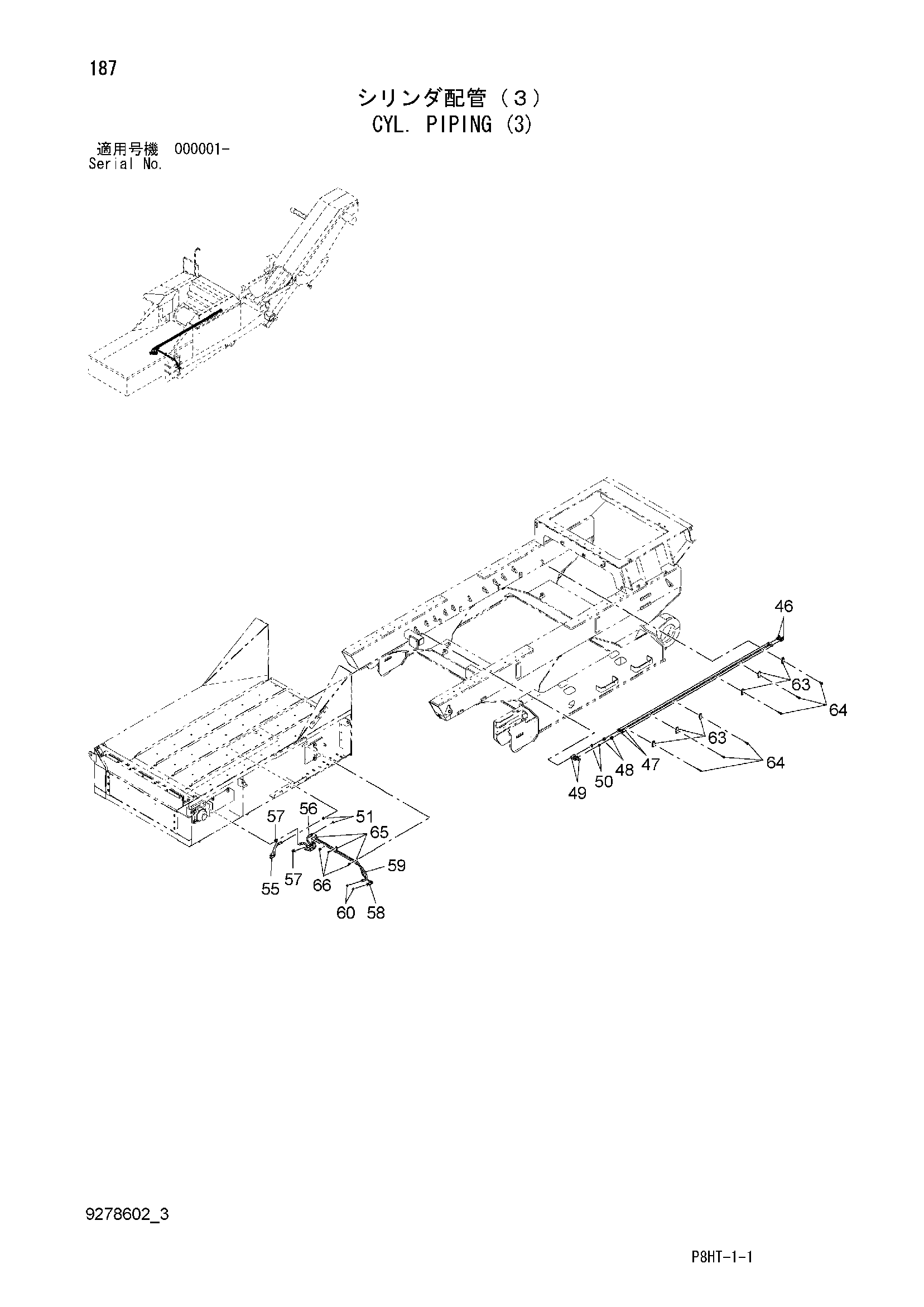

Заводская схема «Гидроцилиндр. трубопроводы (3)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 46 | A852343 | Угловой штуцер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 9762932 | Трубка | 2 |
| 48 | 4263452 | Переходник S | 2 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4604378 | Клапан словретур | 2 |
| 50 | 4219343 | Адаптер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4215648 | Адаптер | 2 |
| 55 | 4291242 | Шланг | 1 |
| 56 | 4305223 | Шланг | 1 |
| 57 | A852423 | Тройник | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4352737 | Шланг | 1 |
| 59 | 4315346 | Шланг | 1 |
| 60 | A852123 | Адаптер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4189858 | Хомут трубки | 4 |
| 64 | J271050 | Болт с шайбой | 4 |
| 64A | J901050 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4190282 | Зажим | 3 |
| 66 | J271025 | Болт с шайбой | 3 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
