Топливный бак — HITACHI ZR260HC

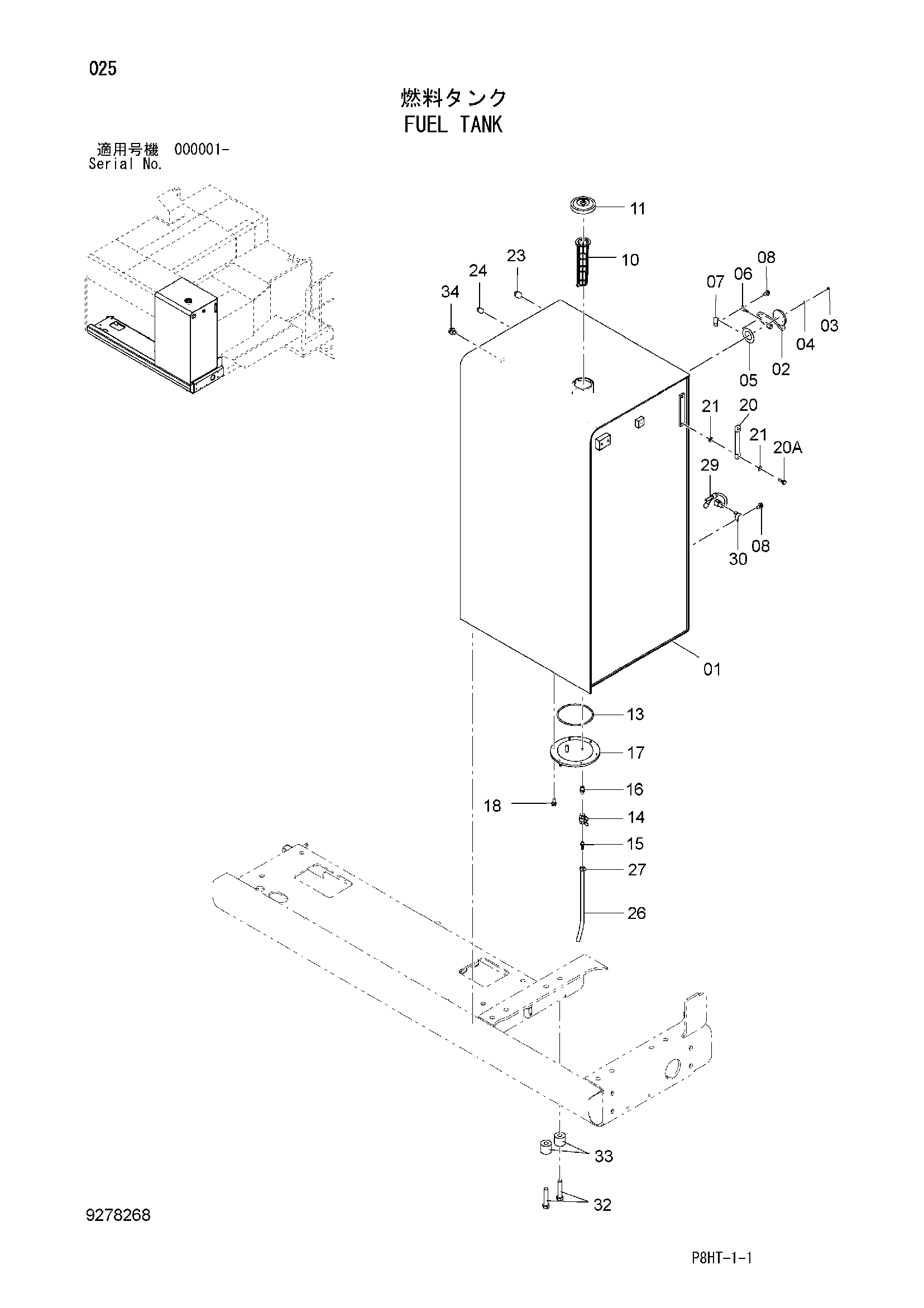

Заводская схема «Топливный бак» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278677 | Топливный бак | 1 | |
| 01 | 5011471 | Топливный бак | 1 |
| 02 | 4257128 | Поплавок | 1 |
| 03 | J780510 | Болт с внутренним шестигранником | 5 |
| 04 | A590905 | Пружинная шайба | 5 |
| 05 | 4269607 | Манжета | 1 |
| 06 | 4336875 | Кронштейн | 1 |
| 07 | 4190261 | Зажим | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4372619 | Сетчатый фильтр | 1 |
| 11 | 4361638 | Колпачок | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | 4374265 | Шаровой клапан | 1 |
| 15 | 4449362 | Адаптер | 1 |
| 16 | 94-1901 | Адаптер | 1 |
| 17 | 8104209 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 6 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 8033923 | Указатель уровня | 1 |
| 20A | 4100967 | Болт | 1 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 23 | 94-2025 | Пробка | 1 |
| 24 | 4655968 | Пробка | 1 |
| 26 | 4452636 | Топливный шланг | 1 |
| 27 | 4514700 | Зажим шланг | 1 |
| 29 | 4678872 | Выключатель уровень | 1 |
| 30 | 4355515 | Кронштейн | 1 |
| 32 | J921890 | Болт | 8 |
| 33 | 4404209 | Проставка | 8 |
| 34 | J271220 | Болт с шайбой | 1 |
| 34A | J901220 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
