Рама (схреддер) — HITACHI ZR260HC

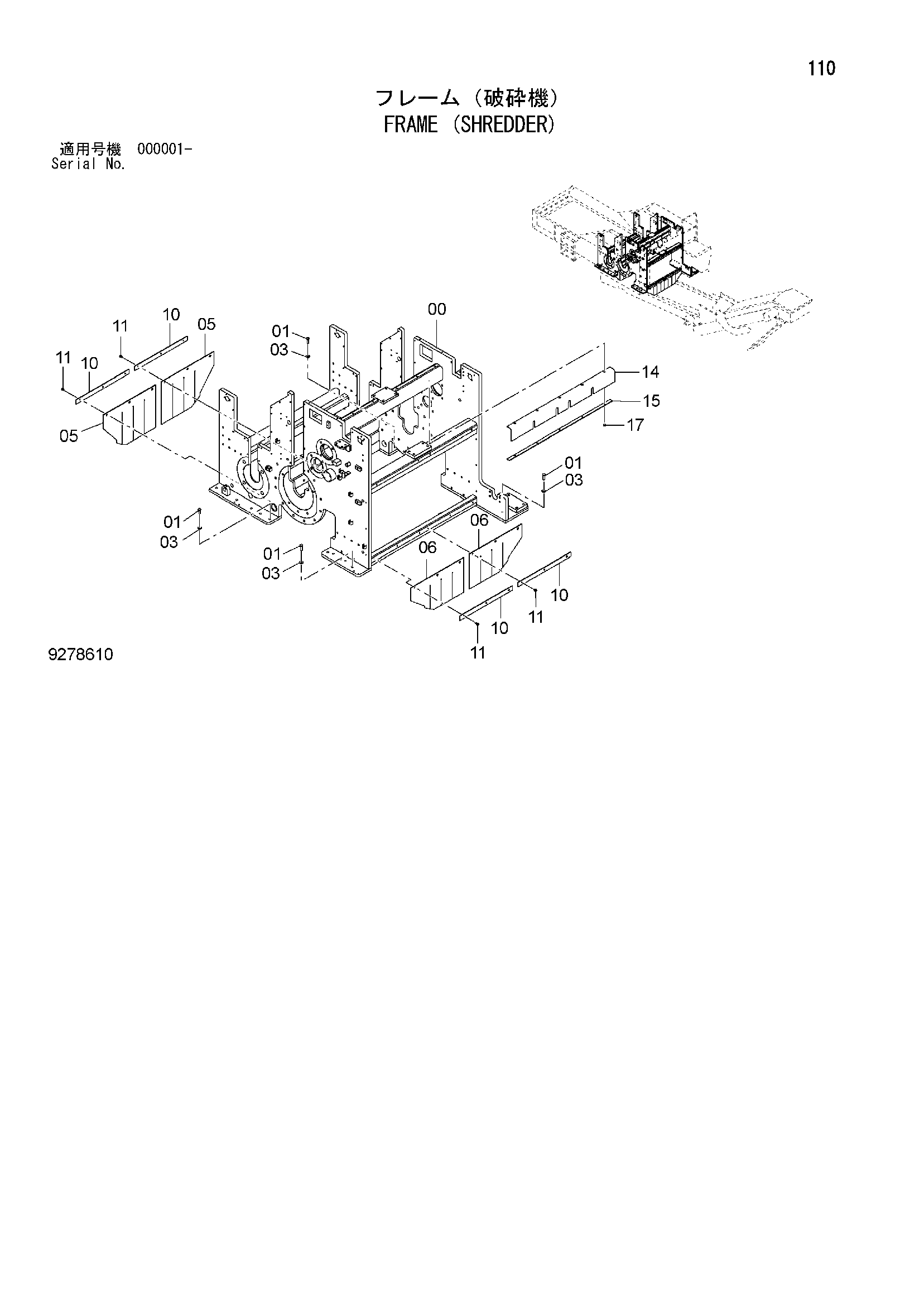

Заводская схема «Рама (схреддер)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011470 | Рама основной | 1 |
| 01 | J931650 | Болт | 18 |
| 03 | 4087197 | Шайба | 18 |
| 05 | 3110412 | Резиновая прокладка | 2 |
| 06 | 3110413 | Резиновая прокладка | 2 |
| 10 | 4680692 | Штанга плоский | 4 |
| 11 | J271025 | Болт с шайбой | 12 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 3112871 | Резиновая прокладка | 1 |
| 15 | 4681993 | Пластина | 1 |
| 17 | J271025 | Болт с шайбой | 5 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
