Пол (левый) — HITACHI ZR260HC

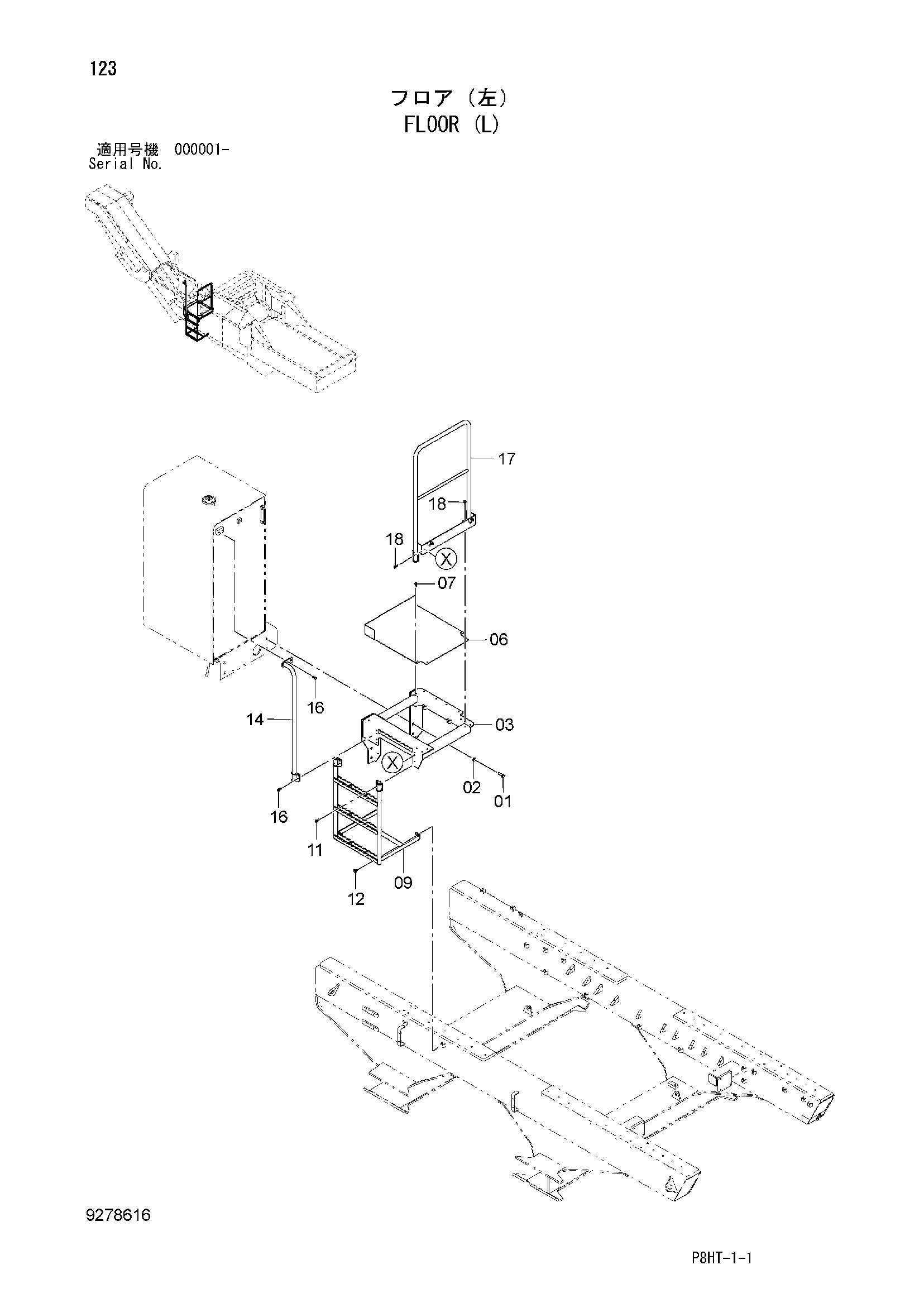

Заводская схема «Пол (левый)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921650 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 03 | 6026142 | Пол | 1 |
| 06 | 8109790 | Пол | 1 |
| 07 | J271030 | Болт с шайбой | 6 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 7054589 | Ступень | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | 8112804 | Поручень | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 7052980 | Поручень | 1 |
| 18 | J271030 | Болт с шайбой | 5 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
