Конвейер (1) — HITACHI ZR260HC

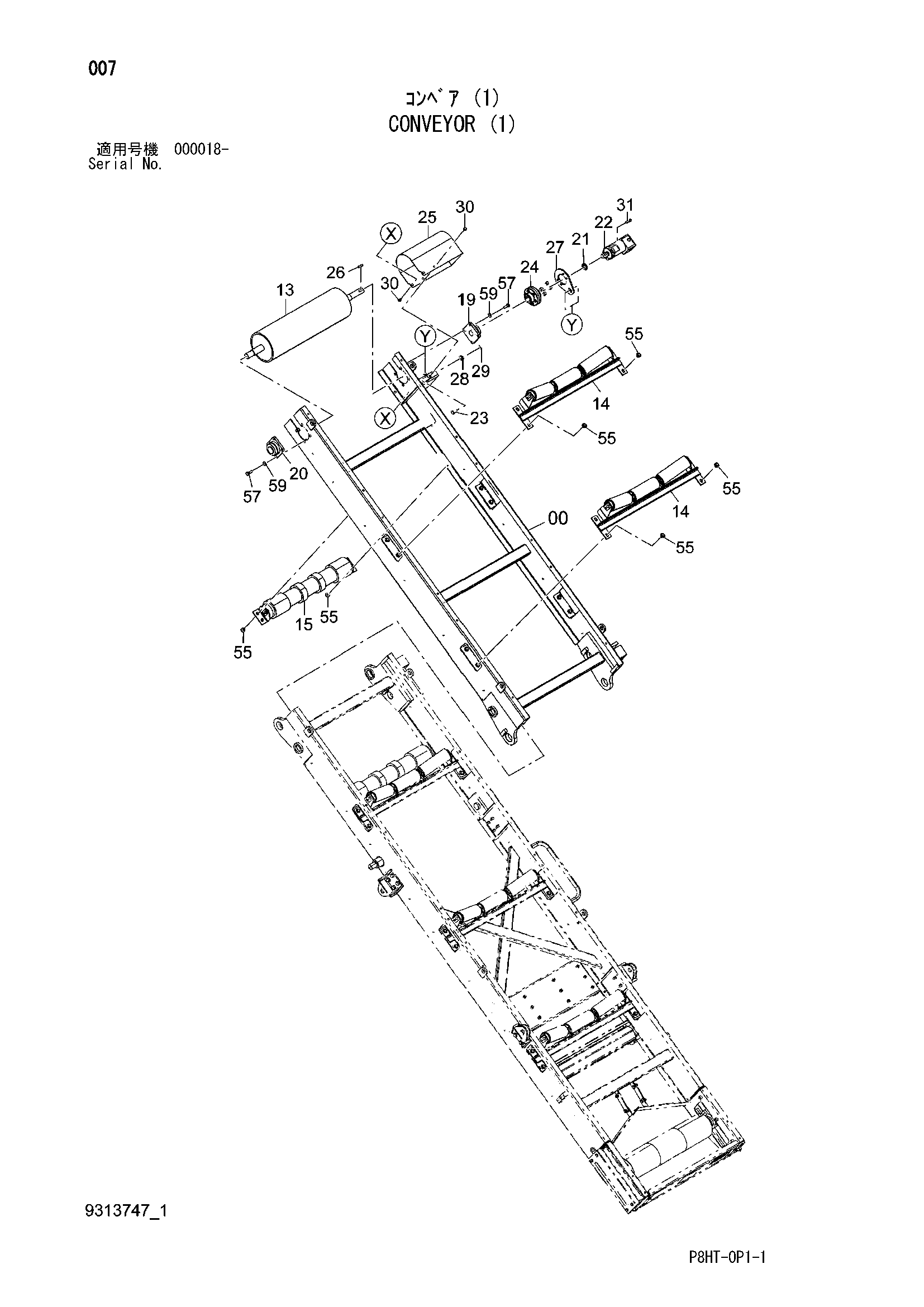

Заводская схема «Конвейер (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012961 | Рама | 1 |
| 13 | 4672143 | Шкив привод | 1 |
| 14 | 9245816 | Каток водило | 2 |
| 15 | 9279182 | Каток обратный | 1 |
| 19 | 4672017 | Подшипник. блок | 1 |
| 20 | 4672021 | Подшипник. блок | 1 |
| 21 | 4383825 | Регулировочная шайба | 1 |
| 22 | 4390182 | Гидромотор | 1 |
| 23 | 4407083 | Палец | 1 |
| 24 | 4665649 | Муфта фланец | 1 |
| 25 | 8096077 | Крышка | 1 |
| 26 | 94-2292 | Шпонка | 1 |
| 27 | 4671996 | Пластина | 1 |
| 28 | A590120 | Плоская шайба | 1 |
| 29 | A764040 | Шплинт | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | M341230 | Болт с внутренним шестигранником | 4 |
| 55 | J281030 | Болт с шайбой | 12 |
| 55A | J901030 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 57 | J921445 | Болт | 8 |
| 59 | J222014 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
