Крышка (схреддер)(1) — HITACHI ZR260HC

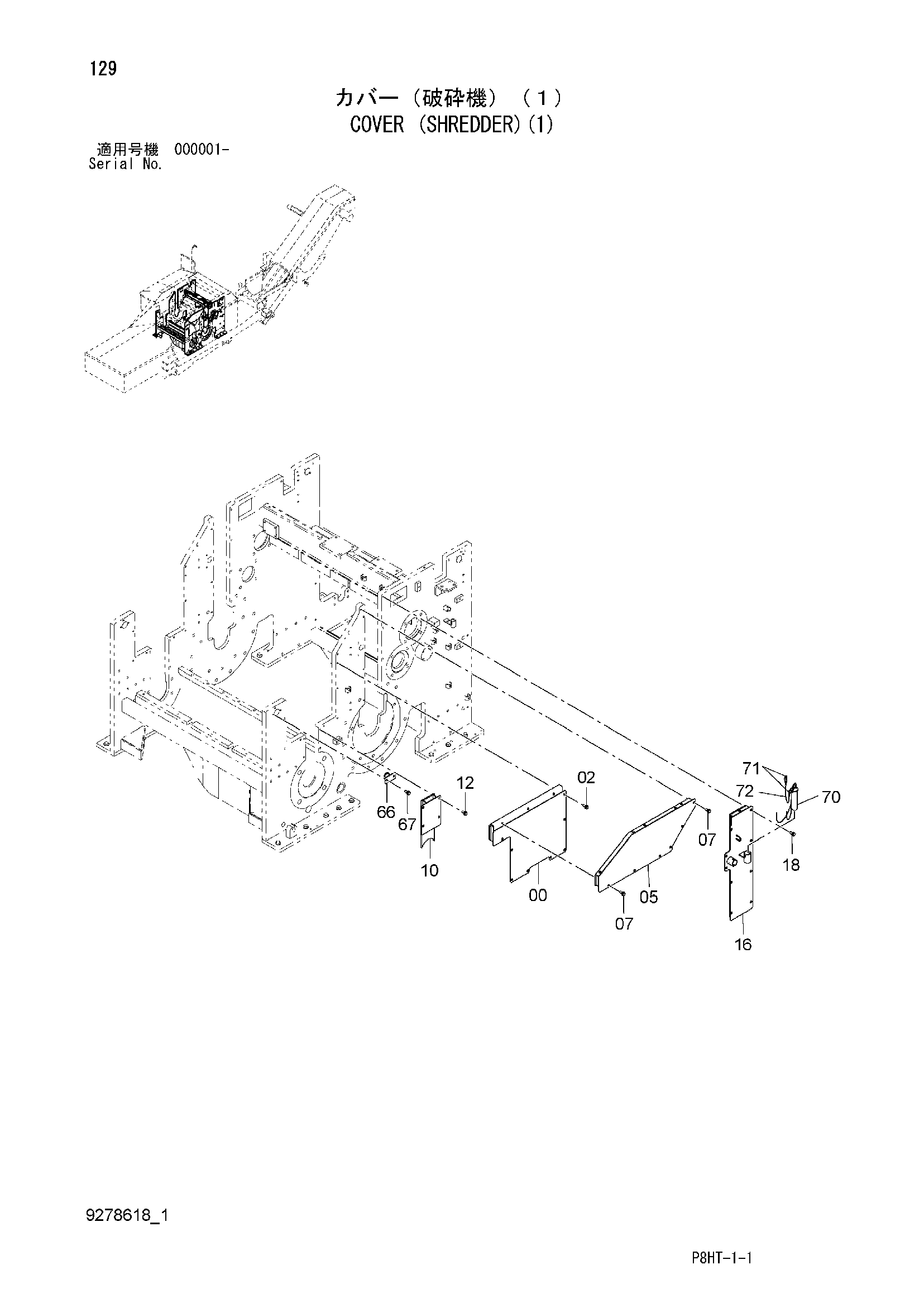

Заводская схема «Крышка (схреддер)(1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052826 | Крышка | 1 |
| 02 | J271230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 7052827 | Крышка | 1 |
| 07 | J271230 | Болт с шайбой | 6 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | 8109565 | Крышка | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 16 | 7052832 | Крышка | 1 |
| 18 | J271230 | Болт с шайбой | 9 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 66 | 9767999 | Пробка | 1 |
| 67 | J271230 | Болт с шайбой | 2 |
| 67A | J901230 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 70 | 9768000 | Палец | 1 |
| 71 | 4322870 | Зажим | 2 |
| 72 | 4641711 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
