Принадлежности трубопроводы (схреддер)(1) — HITACHI ZR260HC

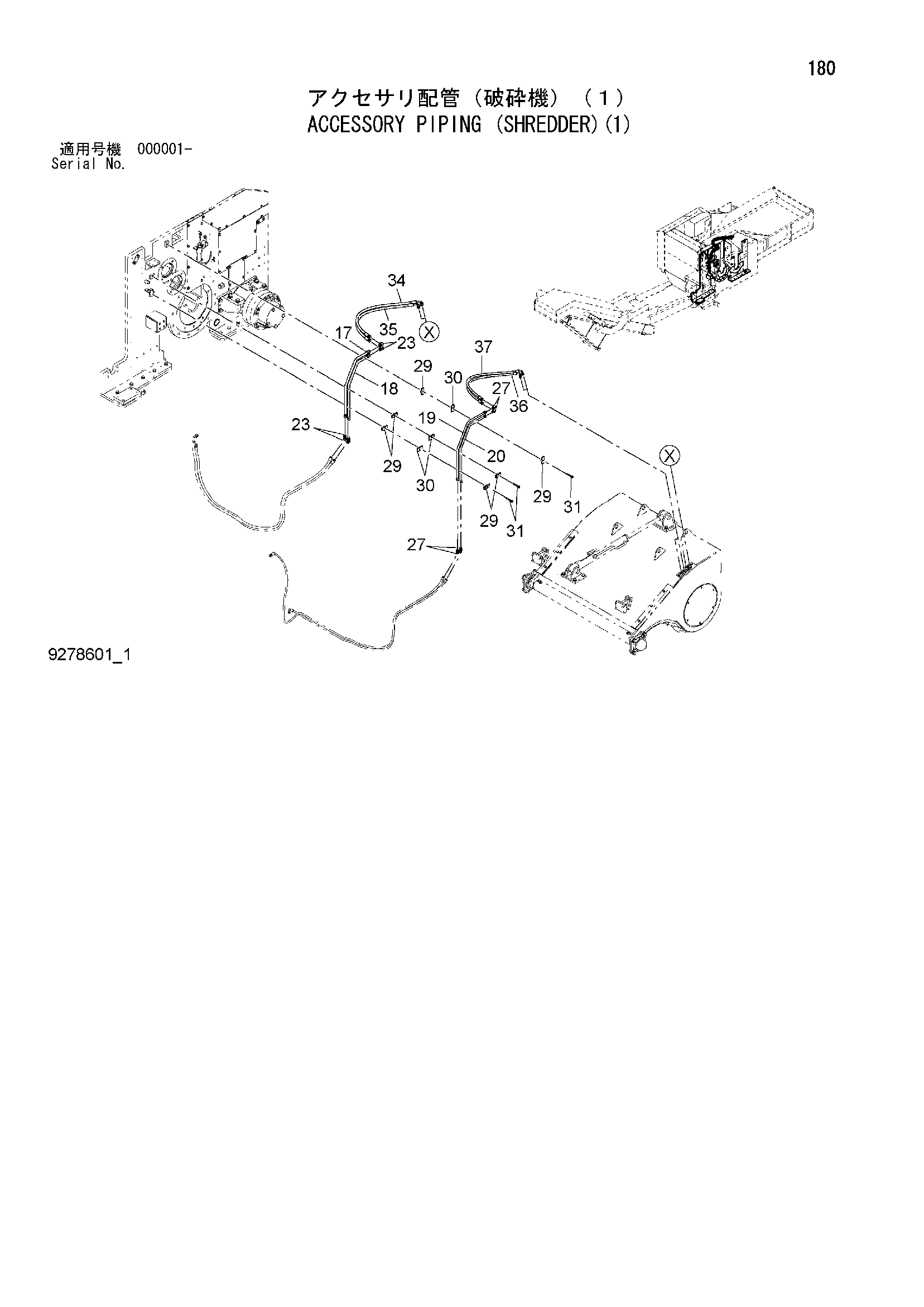

Заводская схема «Принадлежности трубопроводы (схреддер)(1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 8112740 | Трубка | 1 |
| 18 | 8112741 | Трубка | 1 |
| 19 | 8112742 | Трубка | 1 |
| 20 | 8112743 | Трубка | 1 |
| 23 | A852344 | Угловой штуцер | 4 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4189858 | Хомут трубки | 6 |
| 30 | 4648188 | Проставка | 3 |
| 31 | J271080 | Болт с шайбой | 3 |
| 31A | J901080 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | 4642045 | Шланг | 1 |
| 35 | 4642044 | Шланг | 1 |
| 36 | 4315339 | Шланг | 1 |
| 37 | 4315340 | Шланг | 1 |
| 40 | 4055312 | Ленточный зажим | 4 |
| 43 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
