Интер радиатор трубопроводы — HITACHI ZR260HC

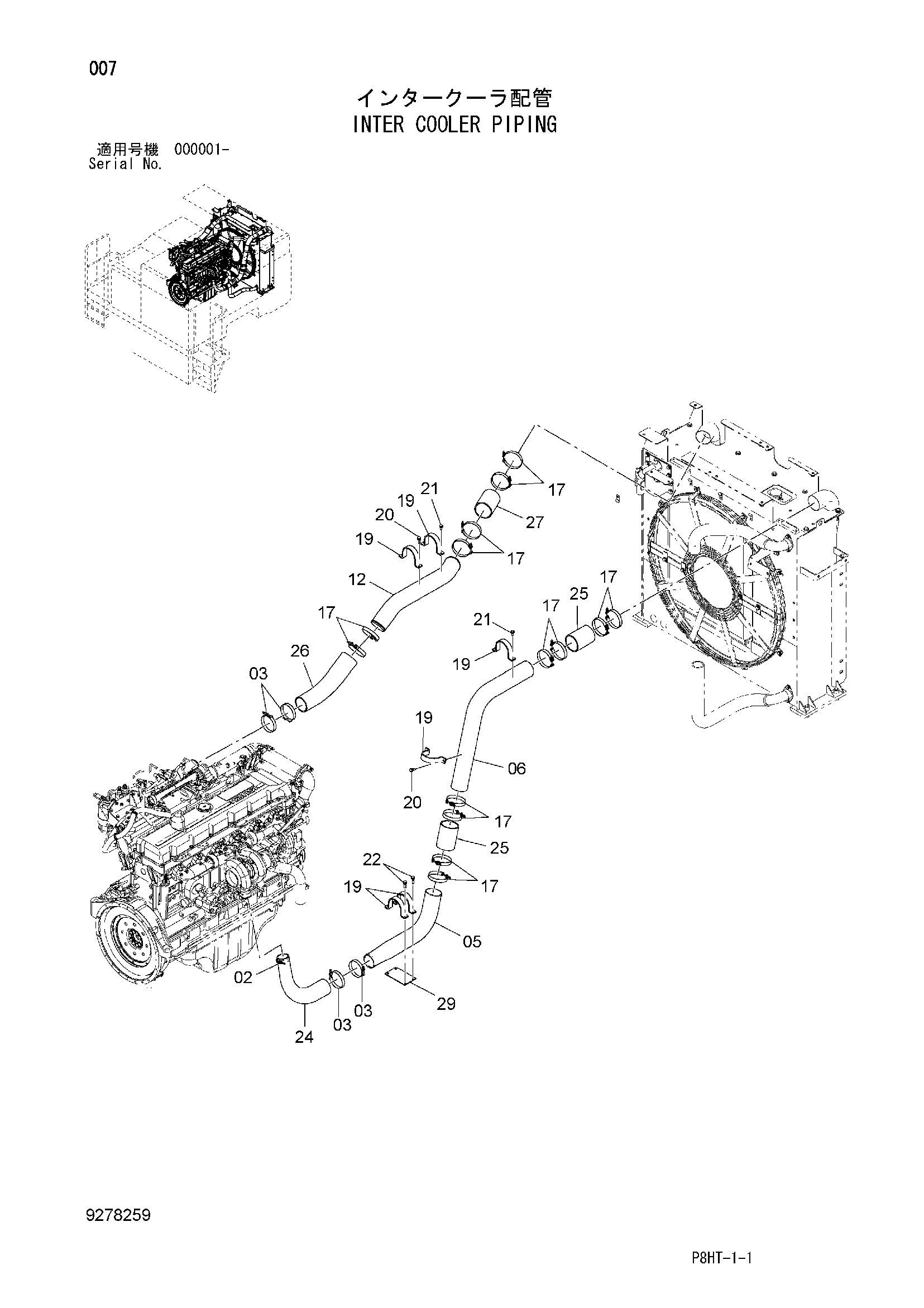

Заводская схема «Интер радиатор трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4263764 | Хомут шланга | 1 |
| 03 | 4282484 | Хомут шланга | 4 |
| 05 | 8110264 | Трубка воздушный | 1 |
| 06 | 3110694 | Трубка воздушный | 1 |
| 12 | 3107570 | Трубка воздушный | 1 |
| 17 | 4282485 | Хомут шланга | 14 |
| 19 | 4186854 | Хомут трубки | 6 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271040 | Болт с шайбой | 4 |
| 22A | J901040 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4644282 | Воздушный шланг | 1 |
| 25 | 4644283 | Воздушный шланг | 2 |
| 26 | 4644284 | Воздушный шланг | 1 |
| 27 | 4644285 | Воздушный шланг | 1 |
| 29 | 4651495 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
