Схреддер трубопроводы — HITACHI ZR260HC

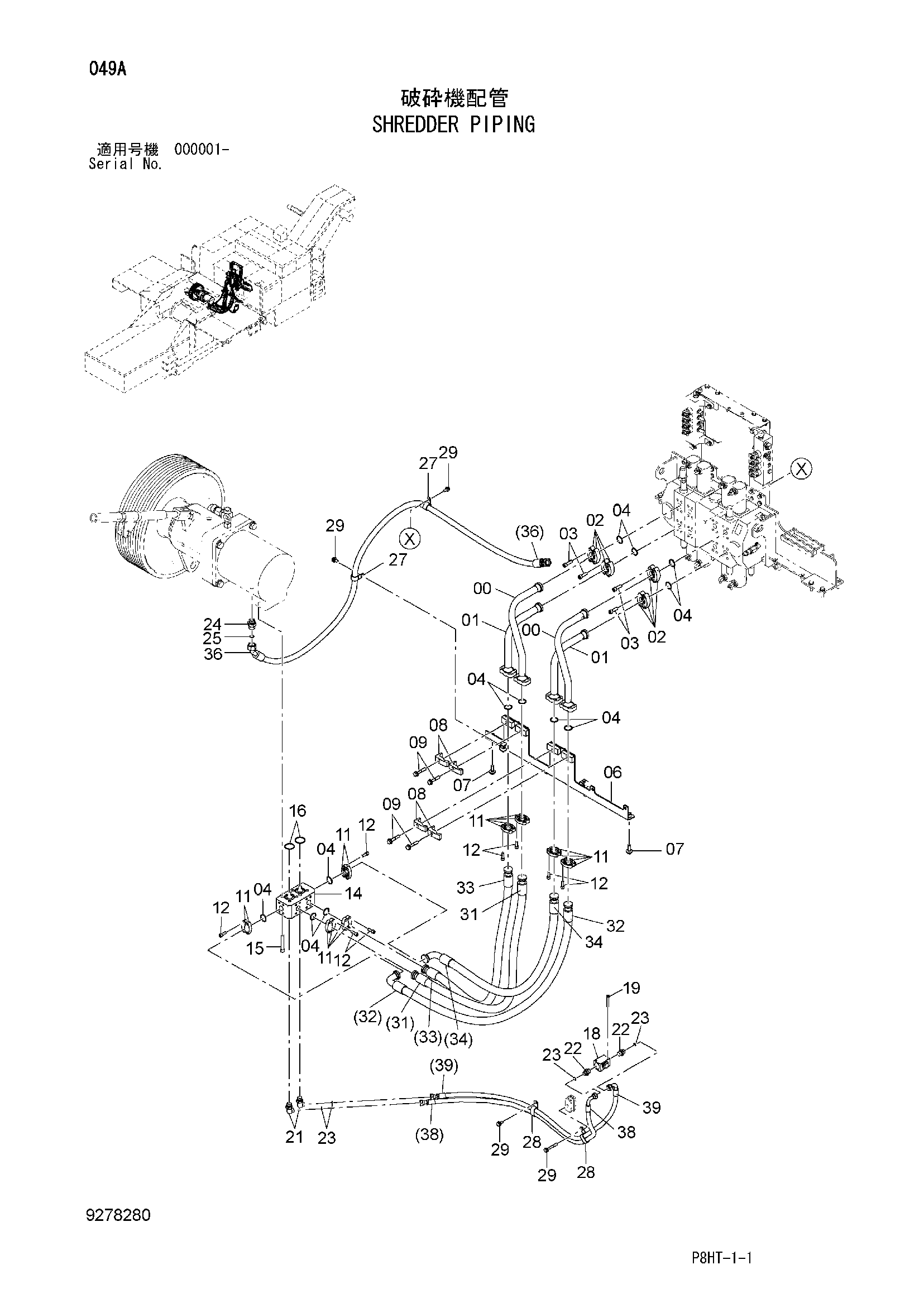

Заводская схема «Схреддер трубопроводы» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109667 | Трубка | 2 |
| 01 | 8109668 | Трубка | 2 |
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | J781240 | Болт с внутренним шестигранником | 16 |
| 04 | 966993 | Уплотнительное кольцо | 12 |
| 06 | 8109669 | Опора | 1 |
| 07 | J281240 | Болт с шайбой | 2 |
| 07A | J901240 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 4053598 | Хомут трубки | 4 |
| 09 | J271265 | Болт с шайбой | 4 |
| 09A | J901265 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 962453 | Разъёмный фланец | 16 |
| 12 | J781030 | Болт с внутренним шестигранником | 32 |
| 14 | 3110388 | Блок | 1 |
| 15 | J781285 | Болт с внутренним шестигранником | 8 |
| 16 | A811045 | Уплотнительное кольцо | 2 |
| 18 | 4287721 | Запорный клапан | 1 |
| 19 | J780860 | Болт с внутренним шестигранником | 2 |
| 21 | A853344 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A853144 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 24 | A853166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 27 | 4192035 | Зажим | 2 |
| 28 | 4192034 | Зажим | 2 |
| 29 | J271025 | Болт с шайбой | 3 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4671550 | Шланг | 1 |
| 32 | 4671551 | Шланг | 1 |
| 33 | 4671552 | Шланг | 1 |
| 34 | 4671553 | Шланг | 1 |
| 36 | 4668805 | Шланг | 1 |
| 38 | 4685338 | Шланг | 1 |
| 39 | 4311053 | Шланг | 1 |
| 41 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
