Бункер блок (1) — HITACHI ZR260HC

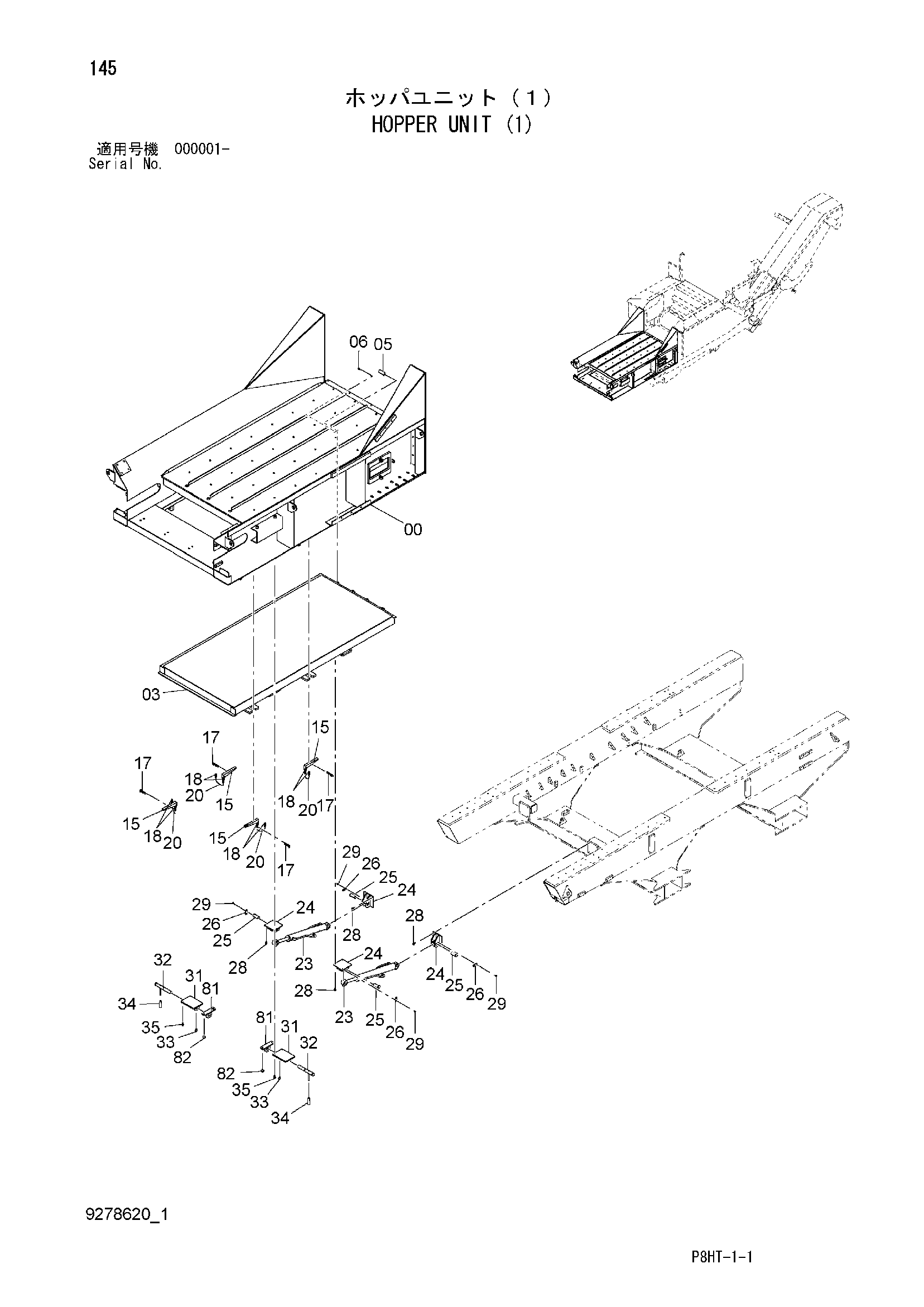

Заводская схема «Бункер блок (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011503 | Бункер | 1 |
| 03 | 6023560 | Декк | 1 |
| 05 | 9750590 | Палец | 4 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 15 | 9769151 | Ведге | 4 |
| 17 | 4106660 | Стопорный палец | 4 |
| 18 | 4322870 | Зажим | 8 |
| 20 | 4641711 | Провод | 4 |
| 23 | 4605499 | Гидроцилиндр. подъём | 2 |
| 24 | 8096392 | Кронштейн | 4 |
| 25 | 4620531 | Палец | 4 |
| 26 | X280071 | Стопорная пластина | 4 |
| 28 | J271025 | Болт с шайбой | 16 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J260814 | Болт с шайбой | 8 |
| 29A | J900814 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | 8096398 | Кронштейн | 2 |
| 32 | 9762760 | Палец | 2 |
| 33 | 927488 | Стопорное кольцо | 2 |
| 34 | 4381064 | Рукоятка | 2 |
| 35 | J271030 | Болт с шайбой | 8 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 81 | 9764109 | Кронштейн | 2 |
| 82 | J281225 | Болт с шайбой | 4 |
| 82A | J901225 | Болт | 1 |
| 82B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
