Инструмент короб — HITACHI ZR260HC

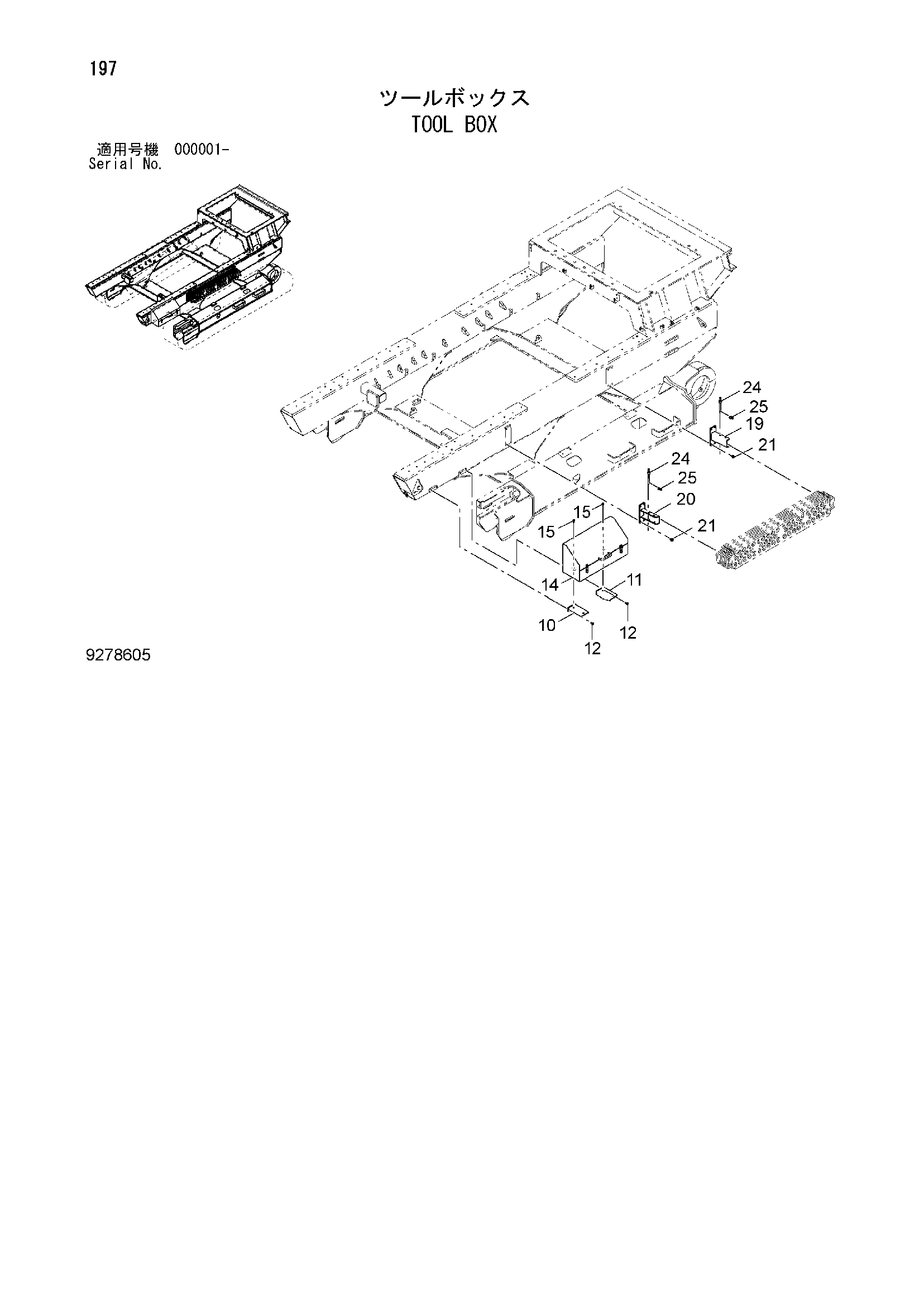

Заводская схема «Инструмент короб» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 8109994 | Кронштейн | 1 |
| 11 | 8109995 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 7053106 | Короб | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 8112465 | Кронштейн | 1 |
| 20 | 8112536 | Кронштейн | 1 |
| 21 | J271230 | Болт с шайбой | 8 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 9769119 | Стопорный палец | 2 |
| 25 | 947404 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
