Гидрораспределитель (SAB) — HITACHI ZR260HC

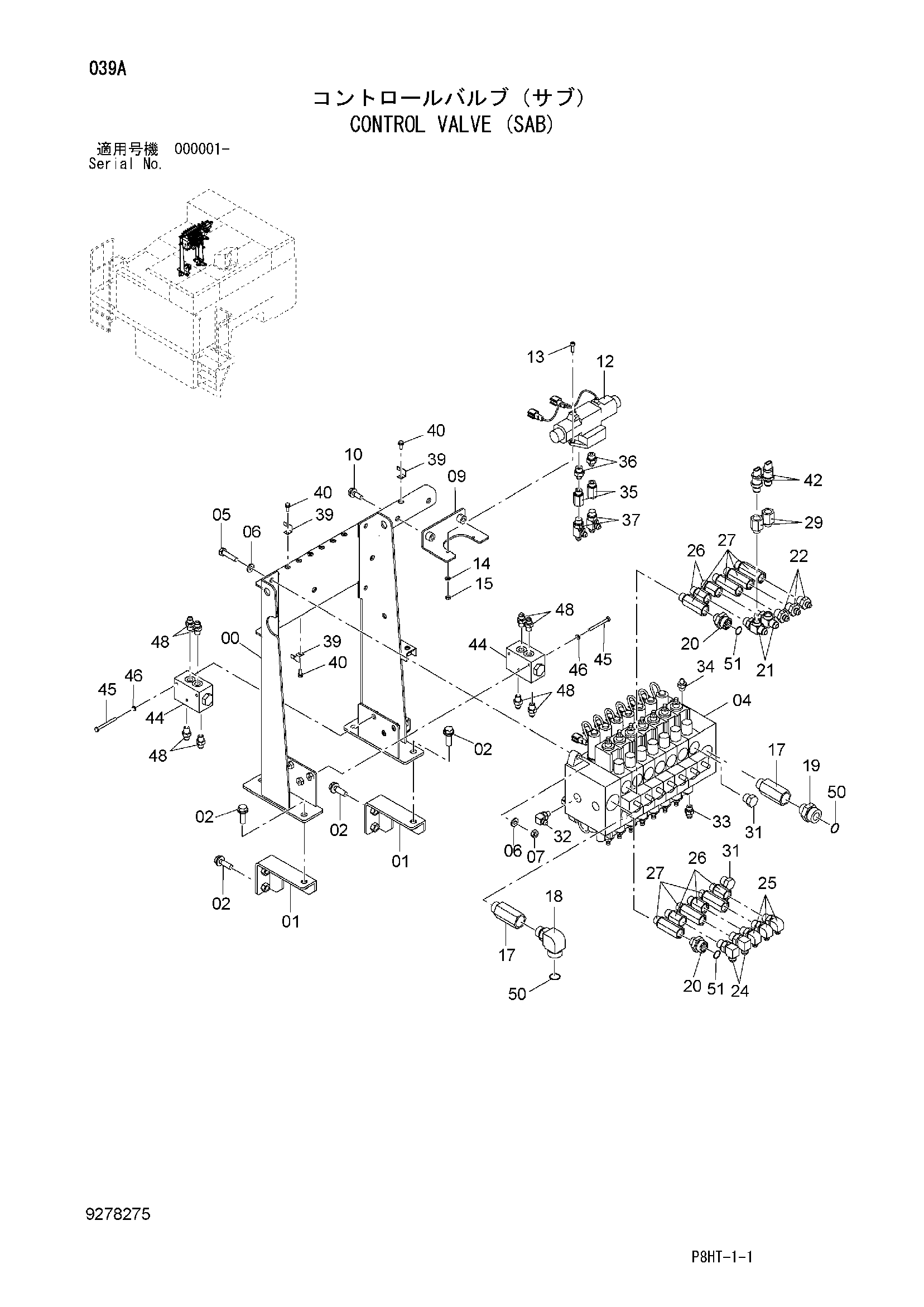

Заводская схема «Гидрораспределитель (SAB)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052884 | Опора | 1 |
| 01 | 9753569 | Кронштейн | 2 |
| 02 | J271240 | Болт с шайбой | 8 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4665474 | Гидрораспределитель | 1 |
| 05 | J921045 | Болт | 4 |
| 06 | J222010 | Шайба | 8 |
| 07 | M660010 | U-образная гайка | 4 |
| 09 | 9768029 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4601744 | Электромагнитный клапан | 1 |
| 13 | J780620 | Болт с внутренним шестигранником | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 15 | M500605 | Гайка | 2 |
| 17 | 4621217 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853368 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A853168 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A853146 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4285109 | Тройник | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852143 | Адаптер | 3 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852344 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852343 | Угловой штуцер | 3 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4406267 | Переходник | 5 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4336625 | Переходник | 7 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4356422 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A885004 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852323 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852123 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4214603 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852133 | Адаптер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852433 | Тройник | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4252767 | Кронштейн | 16 |
| 40 | J260616 | Болт с шайбой | 16 |
| 40A | J900616 | Болт | 1 |
| 40B | A590106 | Плоская шайба | 1 |
| 42 | 4436271 | Датчик давления | 2 |
| 42A | 4365826 | Уплотнительное кольцо | 1 |
| 44 | 4454256 | Обратный клапан | 2 |
| 45 | J900665 | Болт | 6 |
| 46 | A590106 | Плоская шайба | 6 |
| 48 | 4215648 | Адаптер | 8 |
| 50 | 4187328 | Уплотнительное кольцо | 2 |
| 51 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
