Бункер блок (3) — HITACHI ZR260HC

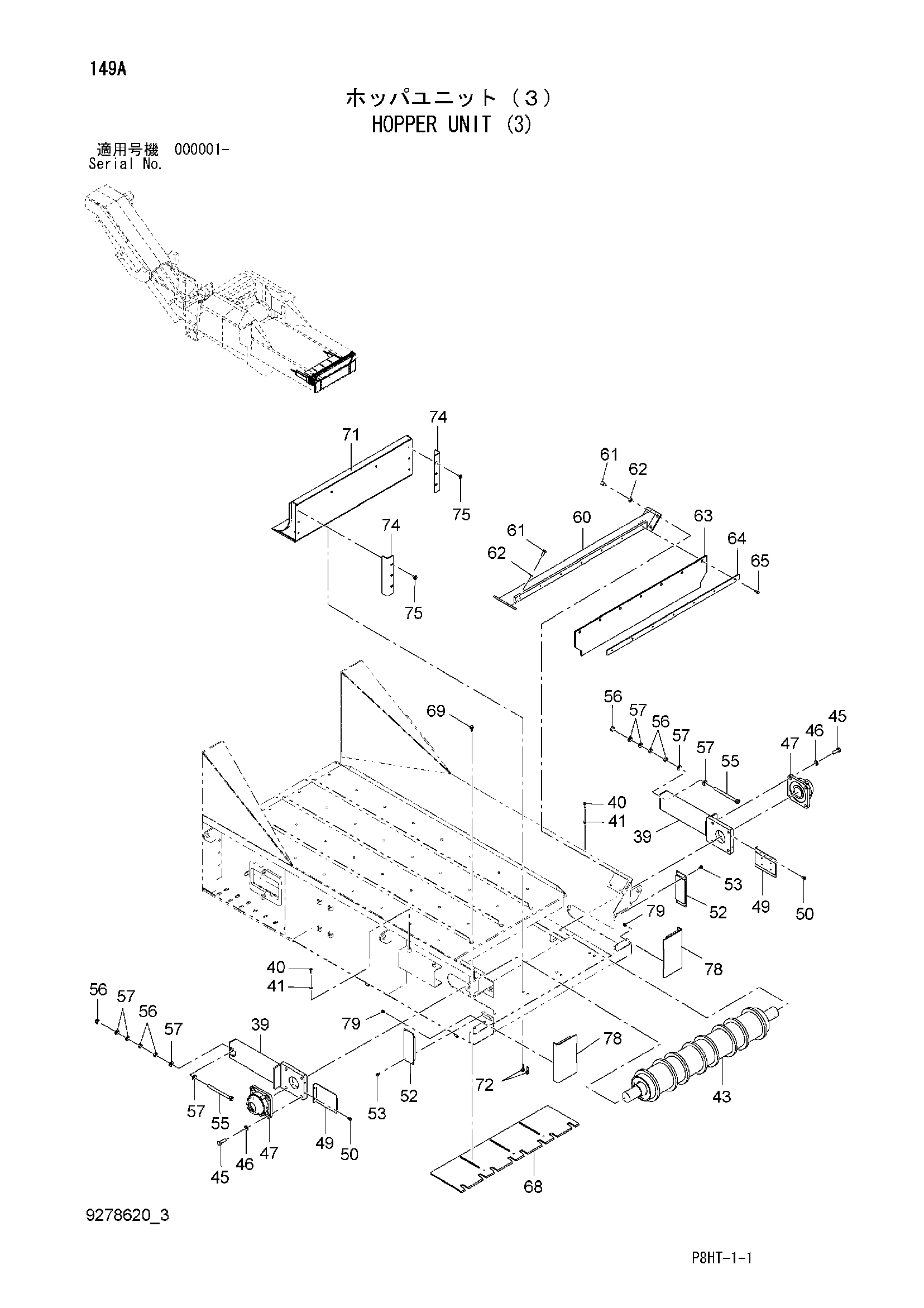

Заводская схема «Бункер блок (3)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 39 | 8096390 | Кронштейн | 2 |
| 40 | J931645 | Болт | 4 |
| 41 | J950016 | Гайка | 4 |
| 43 | 8109866 | Шкив | 1 |
| 45 | J932060 | Болт | 8 |
| 46 | J222020 | Шайба | 8 |
| 47 | 4665471 | Подшипник. блок | 2 |
| 49 | 9768089 | Крышка | 2 |
| 50 | J271025 | Болт с шайбой | 4 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 9762339 | Крышка | 2 |
| 53 | J271020 | Болт с шайбой | 8 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 9764059 | Болт | 2 |
| 56 | 4359107 | Гайка | 6 |
| 57 | J222020 | Шайба | 8 |
| 60 | 8096391 | Кронштейн | 1 |
| 61 | J931640 | Болт | 8 |
| 62 | J222016 | Шайба | 8 |
| 63 | 4621120 | Резиновая прокладка | 1 |
| 64 | 4621119 | Штанга плоский | 1 |
| 65 | J271035 | Болт с шайбой | 7 |
| 65A | J901035 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 68 | 3106320 | Скрапер | 1 |
| 69 | J271235 | Болт с шайбой | 3 |
| 69A | J901235 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 71 | 7048046 | Гате | 1 |
| 72 | J271250 | Болт с шайбой | 8 |
| 72A | J901250 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 74 | 4633363 | Пластина | 2 |
| 75 | J281030 | Болт с шайбой | 6 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 78 | 8109868 | Крышка | 2 |
| 79 | J271020 | Болт с шайбой | 8 |
| 79A | J901020 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
