Конвейер группа (1) — HITACHI ZR260HC

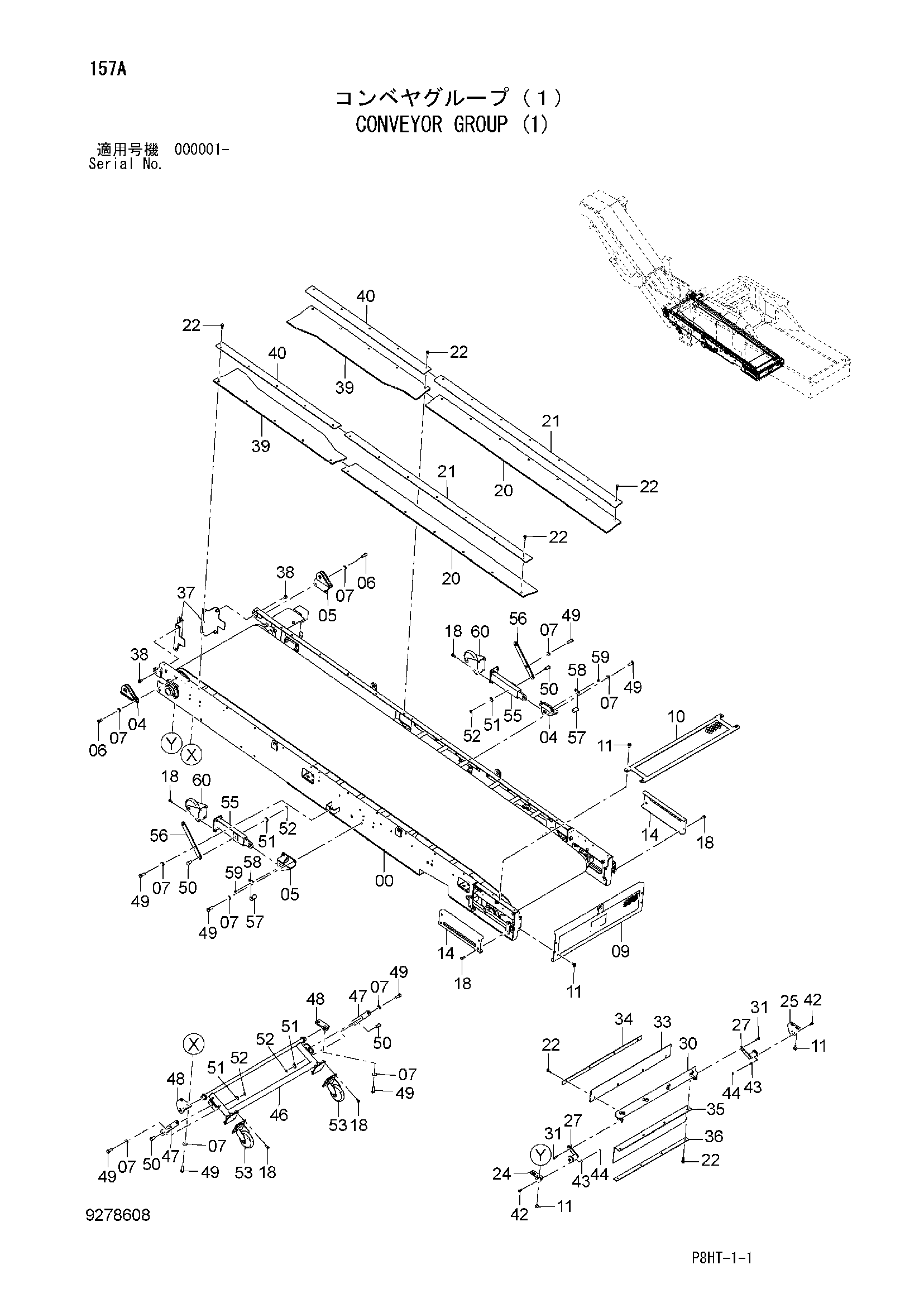

Заводская схема «Конвейер группа (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9279179	Конвейер	1
04	8109940	Кронштейн	2
05	8109939	Кронштейн	2
06	J921640	Болт	4
07	J222016	Шайба	16
09	8109937	Крышка	1
10	8109938	Крышка	1
11	J281030	Болт с шайбой	12
11A	J901030	Болт	1
11B	4486055	Шайба	1
14	4671998	Крышка	2
18	J271030	Болт с шайбой	24
18A	J901030	Болт	1
18B	J222010	Шайба	1
20	4672001	Резиновая прокладка	2
21	4672000	Пластина	2
22	J271040	Болт с шайбой	32
22A	J901040	Болт	1
22B	J222010	Шайба	1
24	4672062	Кронштейн	1
25	4672063	Кронштейн	1
27	4429234	Пружина торсион	2
30	8109954	Кронштейн	1
31	J921030	Болт	4
33	4672061	Скрапер	1
34	4672064	Пластина	1
35	4672002	Резиновая прокладка	1
36	4672003	Пластина	1
37	8112746	Кронштейн	2
38	J271230	Болт с шайбой	4
38A	J901230	Болт	1
38B	J222012	Шайба	1
39	4682055	Резиновая прокладка	2
40	4682054	Пластина	2
42	J260830	Болт с шайбой	2
42A	J900830	Болт	1
42B	A590108	Плоская шайба	1
43	A590108	Плоская шайба	2
44	J950008	Гайка	2
46	7053637	Кронштейн	1
47	4675739	Пластина	2
48	4675787	Кронштейн	2
49	J921645	Болт	12
50	4407083	Палец	4
51	A590120	Плоская шайба	4
52	A764040	Шплинт	4
53	4681394	Кастер	2
55	8111033	Кронштейн	2
56	4675740	Пластина	2
57	4666703	Палец	2
58	X280071	Стопорная пластина	2
59	J260816	Болт с шайбой	4
59A	J900816	Болт	1
59B	A590108	Плоская шайба	1
60	4681393	Кастер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
