Привод устройство (тхров питатель) — HITACHI ZR260HC

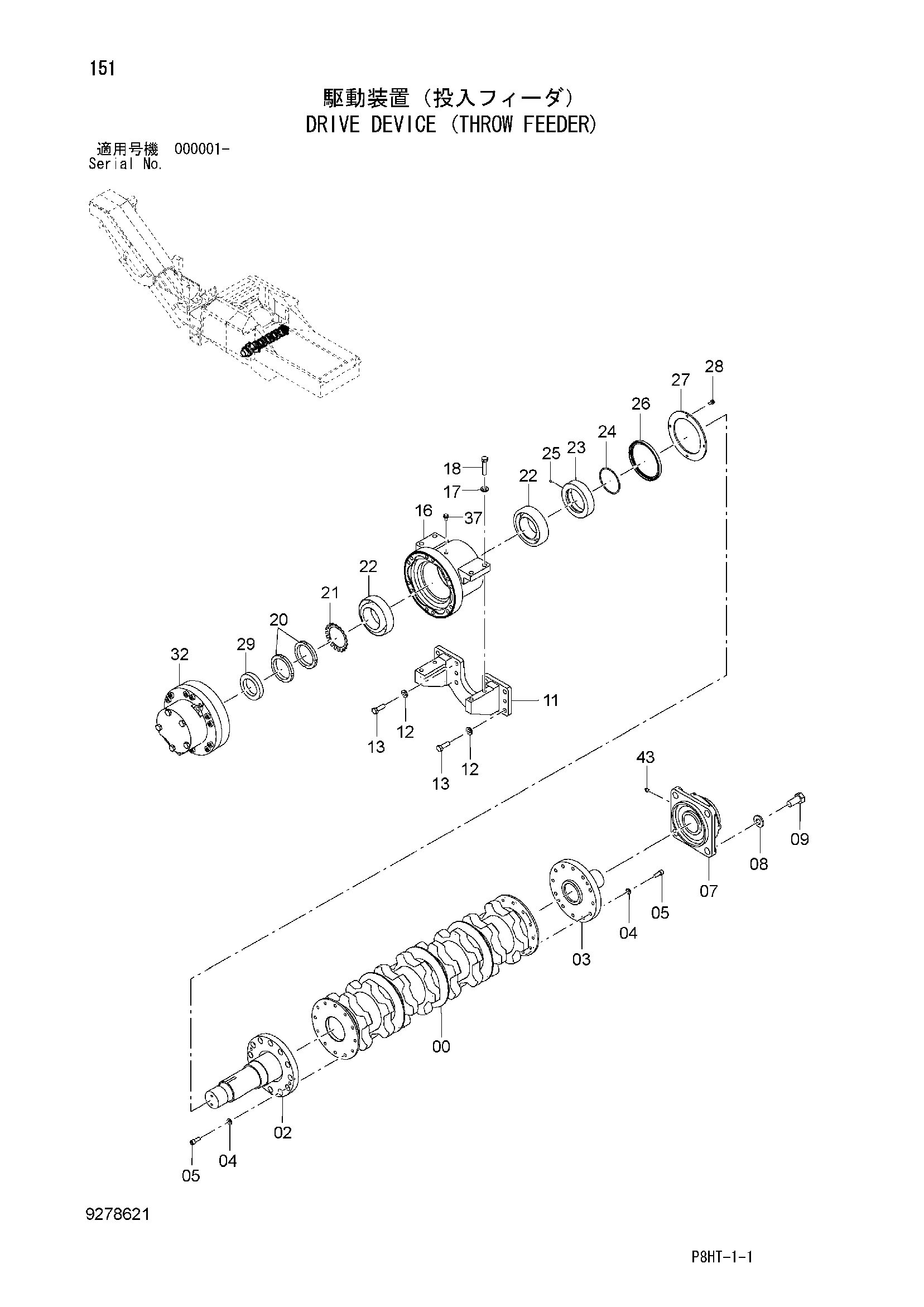

Заводская схема «Привод устройство (тхров питатель)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052950 | Шкив | 1 |
| 02 | 8099932 | Вал | 1 |
| 03 | 8106806 | Вал | 1 |
| 04 | J222016 | Шайба | 24 |
| 05 | J781640 | Болт с внутренним шестигранником | 24 |
| 07 | 4659731 | Подшипник. блок | 1 |
| 08 | J222033 | Шайба | 4 |
| 09 | J833370 | Болт | 4 |
| 11 | 7052951 | Кронштейн | 1 |
| 12 | J222020 | Шайба | 8 |
| 13 | J932060 | Болт | 8 |
| 16 | 7052952 | Корпус | 1 |
| 17 | J222020 | Шайба | 4 |
| 18 | J932090 | Болт | 4 |
| 20 | 455002 | Гайка подшипник. | 2 |
| 21 | 455011 | Шайба подшипник. | 1 |
| 22 | 4631642 | Роликовый подшипник | 2 |
| 23 | 4621948 | Пластина | 1 |
| 24 | 997330 | Уплотнительное кольцо | 1 |
| 25 | 4044508 | Установочный винт | 1 |
| 26 | 4621989 | Пылезащитное уплотнение | 1 |
| 27 | 4621947 | Уплотнение пластина | 1 |
| 28 | J271030 | Болт с шайбой | 4 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4633604 | Проставка | 1 |
| 32 | 4637785 | Гидромотор | 1 |
| 37 | J271225 | Болт с шайбой | 1 |
| 37A | J901225 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 43 | J75482 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
