Трубопроводы системы орошения — HITACHI ZR260HC

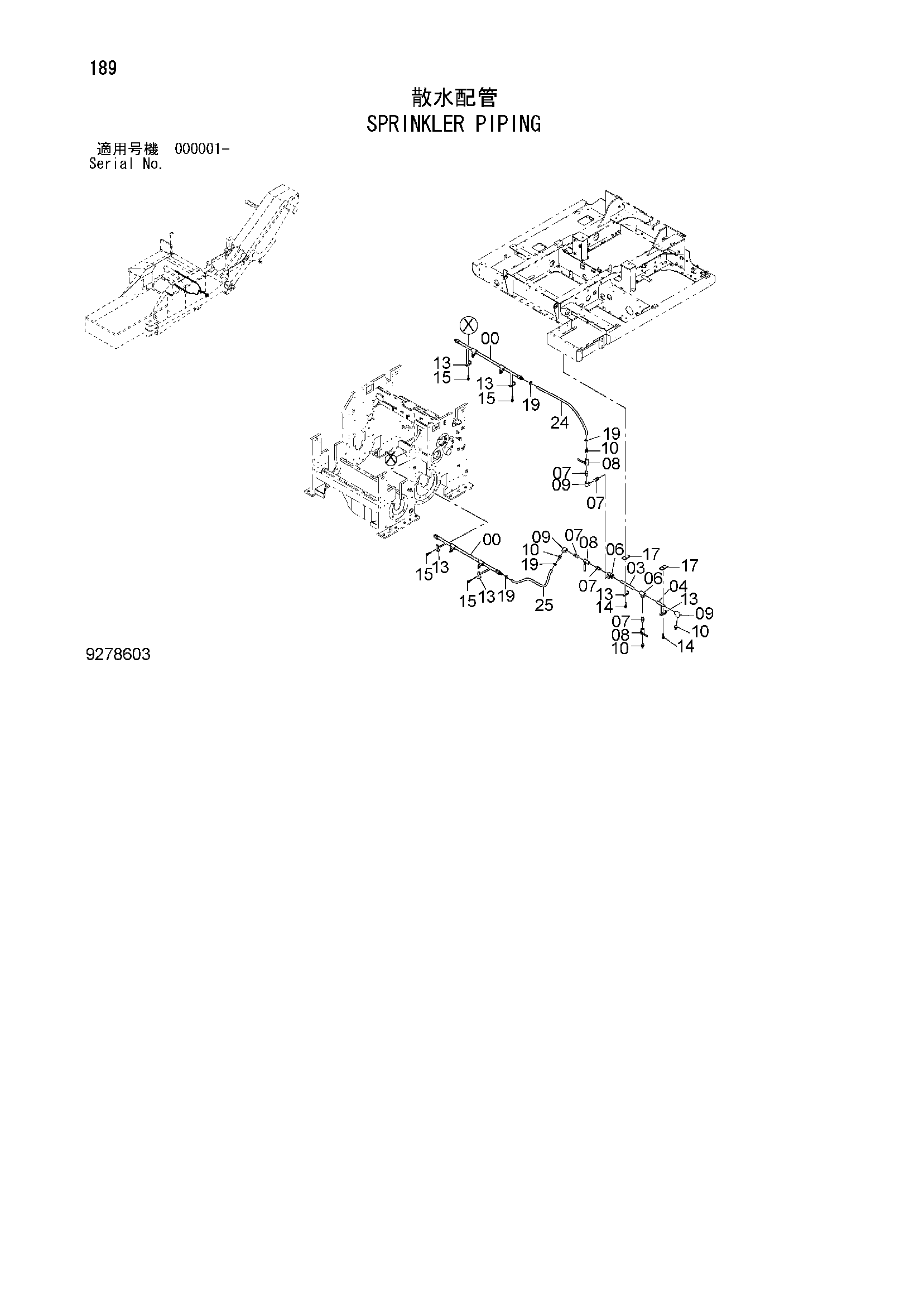

Заводская схема «Трубопроводы системы орошения» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9240909 | Ороситель | 2 |
| 03 | 4622399 | Трубка | 1 |
| 06 | 94-0662 | Тройник | 2 |
| 07 | 94-1703 | Адаптер | 5 |
| 08 | 4348296 | Шаровой клапан | 3 |
| 09 | 94-0617 | Угловой штуцер | 3 |
| 10 | 4077357 | Соединение шланг | 4 |
| 13 | 4053594 | Хомут трубки | 6 |
| 14 | J271050 | Болт с шайбой | 2 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271045 | Болт с шайбой | 4 |
| 15A | J901045 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4648188 | Проставка | 2 |
| 19 | 4514700 | Зажим шланг | 4 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 24 | 4671888 | Водяной шланг | 1 |
| 25 | 4671889 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
