Нижняя защита — HITACHI ZR260HC

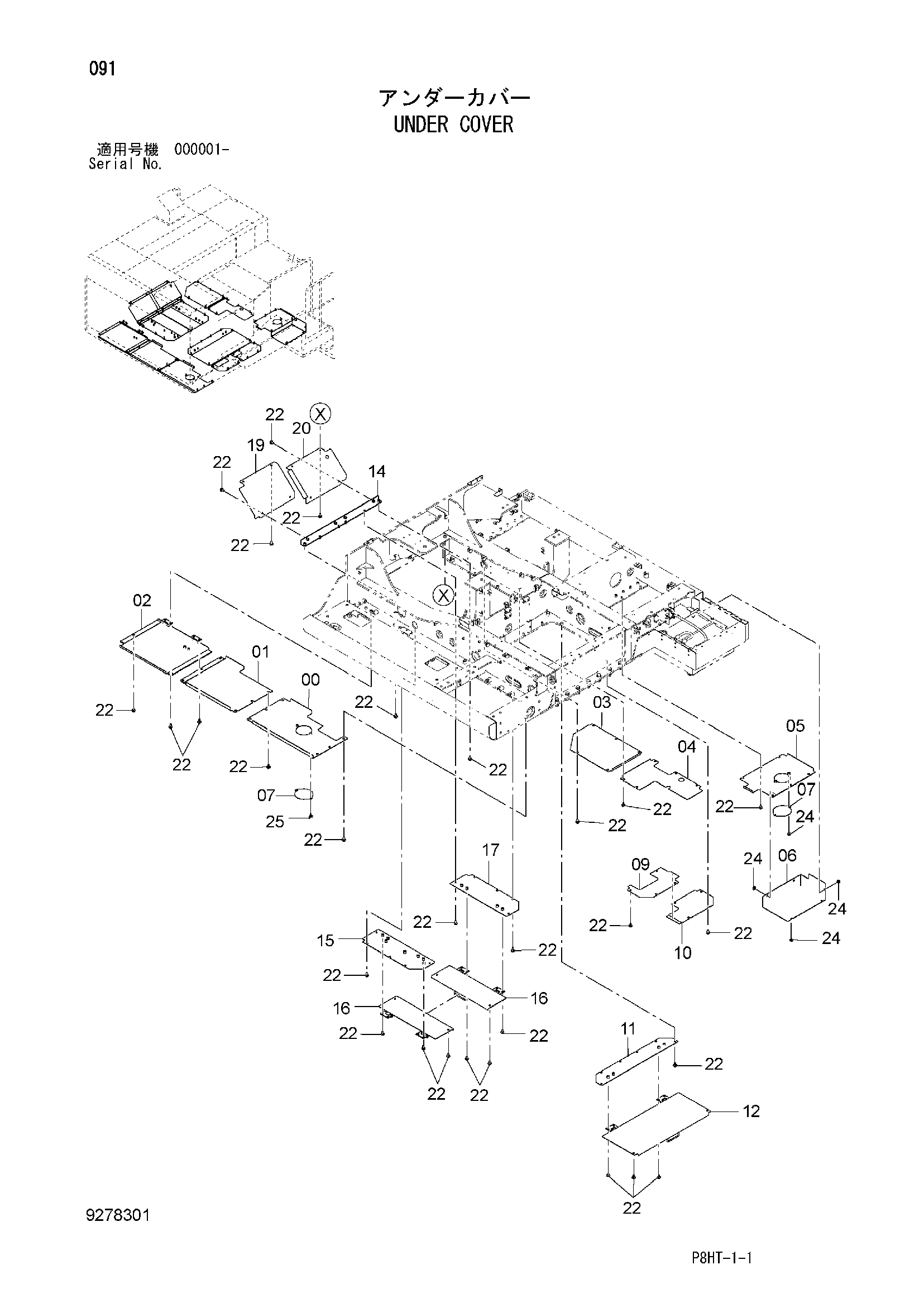

Заводская схема «Нижняя защита» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109836 | Крышка | 1 |
| 01 | 8109837 | Крышка | 1 |
| 02 | 8109839 | Крышка | 1 |
| 03 | 3110467 | Крышка | 1 |
| 04 | 3110468 | Крышка | 1 |
| 05 | 8109838 | Крышка | 1 |
| 06 | 3110466 | Крышка | 1 |
| 07 | 4651775 | Крышка | 2 |
| 09 | 3110478 | Крышка | 1 |
| 10 | 8109842 | Крышка | 1 |
| 11 | 8109841 | Крышка | 1 |
| 12 | 8109844 | Дверь | 1 |
| 14 | 8109835 | Опора | 1 |
| 15 | 8109832 | Крышка | 1 |
| 16 | 8109834 | Дверь | 2 |
| 17 | 8109831 | Крышка | 1 |
| 19 | 3110477 | Крышка | 1 |
| 20 | 8109840 | Крышка | 1 |
| 22 | J281235 | Болт с шайбой | 86 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | J281025 | Болт с шайбой | 7 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | M361025 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
