Пол — HITACHI ZR260HC

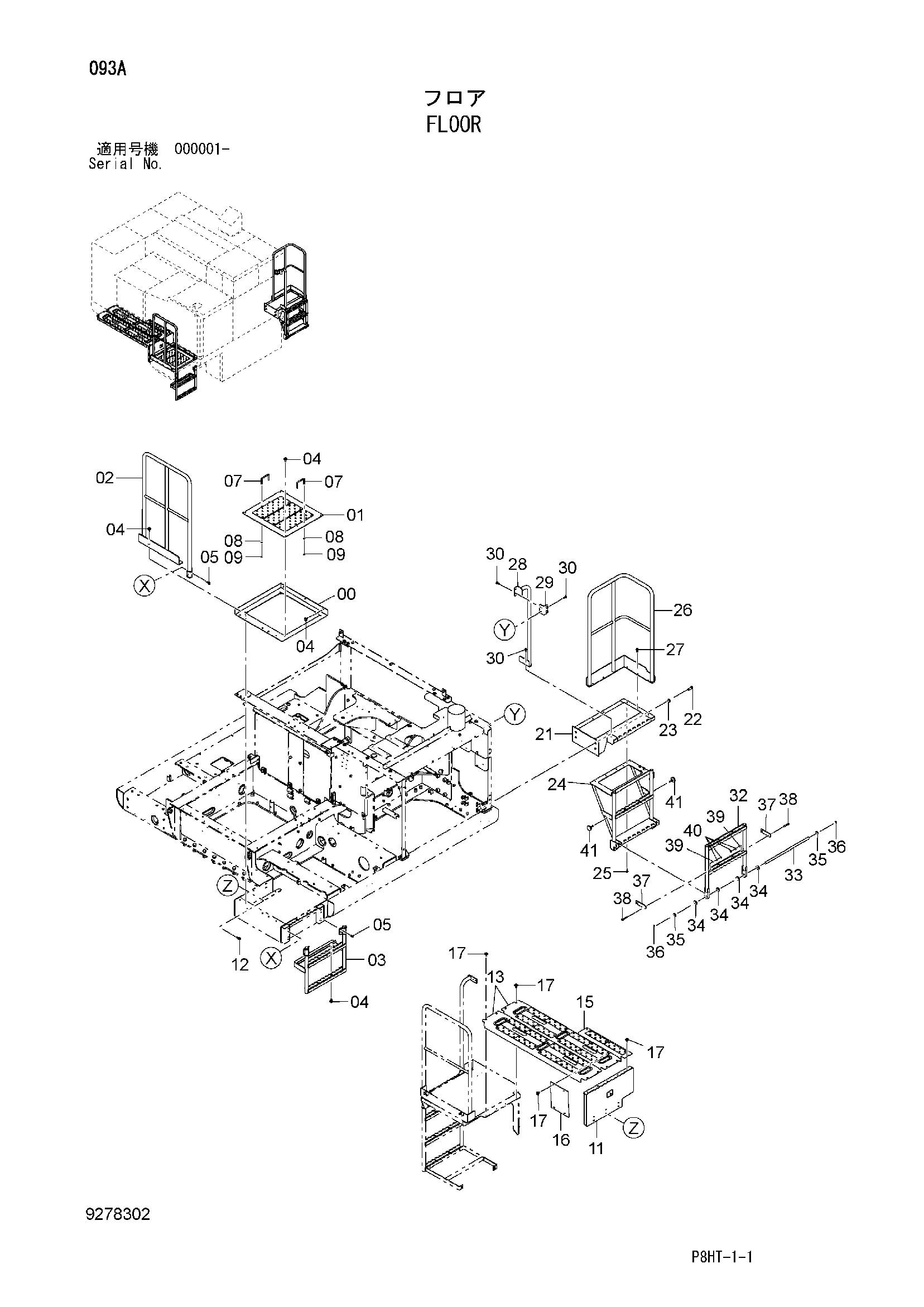

Заводская схема «Пол» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053044 | Пол | 1 |
| 01 | 8109879 | Крышка | 1 |
| 02 | 7053045 | Поручень | 1 |
| 03 | 7053046 | Ступень | 1 |
| 04 | J281030 | Болт с шайбой | 15 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 6 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4623851 | Рукоятка | 2 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A763020 | Шплинт | 4 |
| 11 | 7053047 | Опора | 1 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 8109880 | Пол | 2 |
| 15 | 8109882 | Пол | 1 |
| 16 | 4671882 | Крышка | 1 |
| 17 | J281030 | Болт с шайбой | 14 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 21 | 6025598 | Пол | 1 |
| 22 | J921650 | Болт | 4 |
| 23 | J222016 | Шайба | 4 |
| 24 | 6025599 | Ступень | 1 |
| 25 | J271030 | Болт с шайбой | 8 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 7053048 | Поручень | 1 |
| 27 | J271030 | Болт с шайбой | 5 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 8109883 | Поручень | 1 |
| 29 | 9768102 | Кронштейн | 1 |
| 30 | J271030 | Болт с шайбой | 6 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 8109884 | Ступень | 1 |
| 33 | 4671954 | Палец | 1 |
| 34 | J222020 | Шайба | 4 |
| 35 | A590120 | Плоская шайба | 2 |
| 36 | A764040 | Шплинт | 2 |
| 37 | 4605868 | Штанга | 2 |
| 38 | J901065 | Болт | 2 |
| 39 | A590110 | Плоская шайба | 2 |
| 40 | J950010 | Гайка | 4 |
| 41 | 4402408 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
