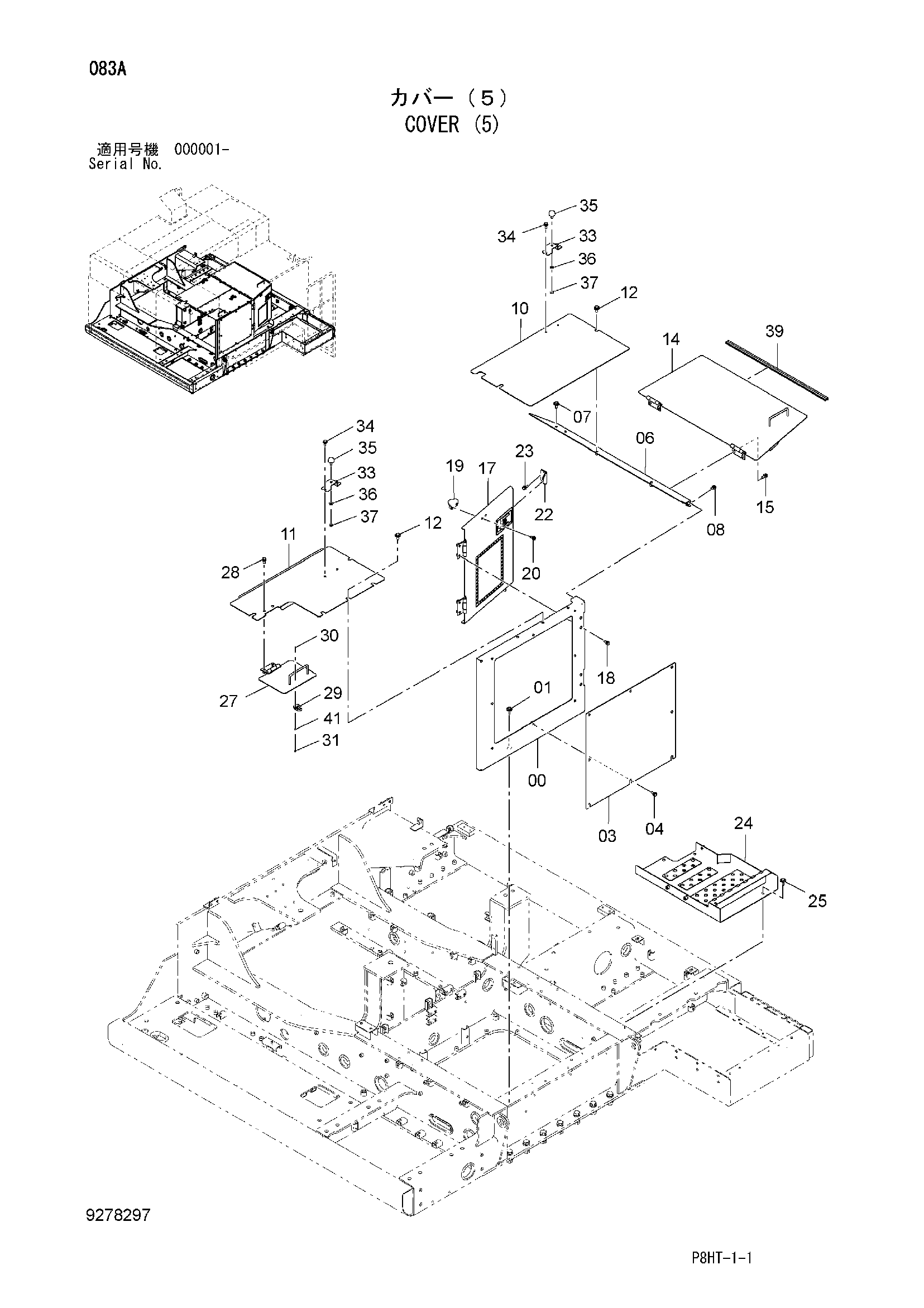

Крышка (5) — HITACHI ZR260HC

Заводская схема «Крышка (5)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7053102	Опора	1
01	J281035	Болт с шайбой	4
01A	J901035	Болт	1
01B	4486055	Шайба	1
03	4672147	Крышка	1
04	J271025	Болт с шайбой	8
04A	J901025	Болт	1
04B	J222010	Шайба	1
06	8109985	Опора	1
07	J281030	Болт с шайбой	2
07A	J901030	Болт	1
07B	4486055	Шайба	1
08	J271025	Болт с шайбой	2
08A	J901025	Болт	1
08B	J222010	Шайба	1
10	8109984	Крышка	1
11	7053101	Крышка	1
12	J281230	Болт с шайбой	7
12A	J901230	Болт	1
12B	4249324	Шайба	1
14	7053104	Крышка	1
15	J271030	Болт с шайбой	4
15A	J901030	Болт	1
15B	J222010	Шайба	1
17	8109987	Дверь	1
18	J271025	Болт с шайбой	4
18A	J901025	Болт	1
18B	J222010	Шайба	1
19	9768116	Ограничитель	1
20	J271025	Болт с шайбой	2
20A	J901025	Болт	1
20B	J222010	Шайба	1
22	4672148	Ограничитель	1
23	J271025	Болт с шайбой	2
23A	J901025	Болт	1
23B	J222010	Шайба	1
24	7053103	Пол	1
25	J281035	Болт с шайбой	5
25A	J901035	Болт	1
25B	4486055	Шайба	1
27	8109986	Дверь	1
28	J271025	Болт с шайбой	2
28A	J901025	Болт	1
28B	J222010	Шайба	1
29	4372725	Ограничитель	1
30	J450412	Винт с шайбой	2
31	M500403	Гайка	2
33	4672146	Кронштейн	2
34	J271025	Болт с шайбой	4
34A	J901025	Болт	1
34B	J222010	Шайба	1
35	4294508	Ограничитель	2
36	A590110	Плоская шайба	2
37	J950010	Гайка	2
39	4359647	Уплотнительная окантовка	1
41	A590104	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
