Ротор — HITACHI ZR260HC

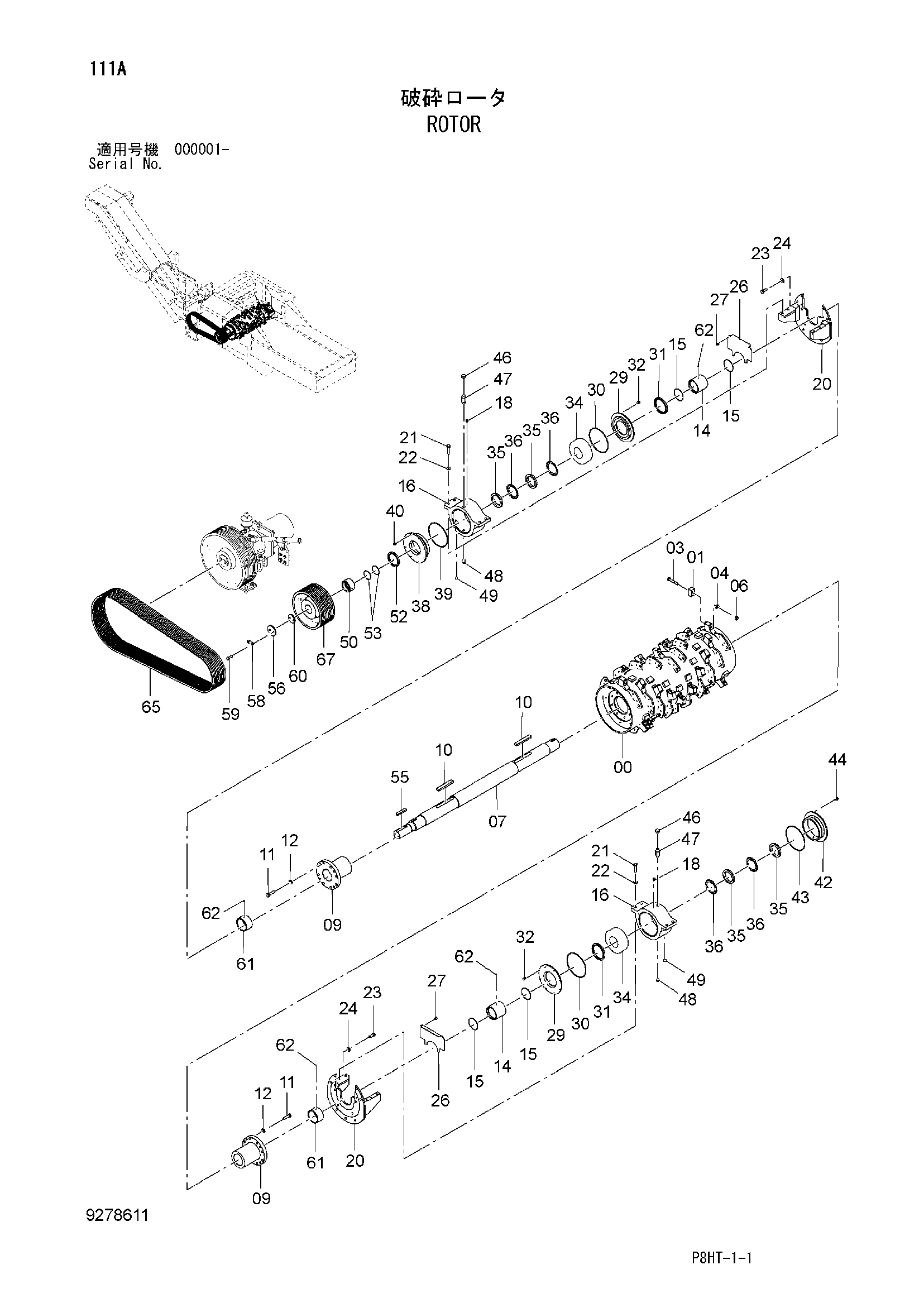

Заводская схема «Ротор» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6023476	Ротор	1
00A	4640761	Блок	28
00B	4618238	Проставка	28
00C	3102575	Держатель	28
00D	4640762	Пластина	28
01	4623643	BIT	28
03	4641467	Болт	28
04	J222020	Шайба	28
06	J953020	Гайка	28
07	2052218	Вал	1
09	3102633	Муфта фланец	2
10	94-2422	Шпонка	2
11	J932080	Болт	16
12	J222020	Шайба	16
14	4622236	Проставка	2
15	A810120	Уплотнительное кольцо	4
16	2054745	Корпус	2
18	J271220	Болт с шайбой	2
18A	J901220	Болт	1
18B	J222012	Шайба	1
20	7053039	Кронштейн	2
21	J932080	Болт	8
22	J222020	Шайба	8
23	J932050	Болт	10
24	J222020	Шайба	10
26	4671871	Крышка	2
27	J271020	Болт с шайбой	8
27A	J901020	Болт	1
27B	J222010	Шайба	1
29	3106319	Корпус	2
30	A810250	Уплотнительное кольцо	2
31	4196774	Масляное уплотнение	2
32	J271230	Болт с шайбой	16
32A	J901230	Болт	1
32B	J222012	Шайба	1
34	4614264	Подшипник. спх.рол.	2
35	455001	Гайка подшипник.	4
36	455010	Шайба подшипник.	4
38	8099662	Корпус	1
39	A810250	Уплотнительное кольцо	1
40	J271230	Болт с шайбой	8
40A	J901230	Болт	1
40B	J222012	Шайба	1
42	8099663	Корпус	1
43	A810250	Уплотнительное кольцо	1
44	J271230	Болт с шайбой	8
44A	J901230	Болт	1
44B	J222012	Шайба	1
46	4379582	Колпачок	2
47	4379209	Адаптер	2
48	94-2025	Пробка	2
49	94-2014	Пробка	2
50	4680767	Проставка	1
52	4310700	Масляное уплотнение	1
53	A810090	Уплотнительное кольцо	2
55	94-2385	Шпонка	1
56	431768	Фиксатор	1
58	X4853	Стопорная шайба	1
59	J931650	Болт	2
60	4681983	Фиксатор	1
61	4634696	Проставка	2
62	4044508	Установочный винт	4
65	4671873	Ремень V	1
67	4673554	Шкив V	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
