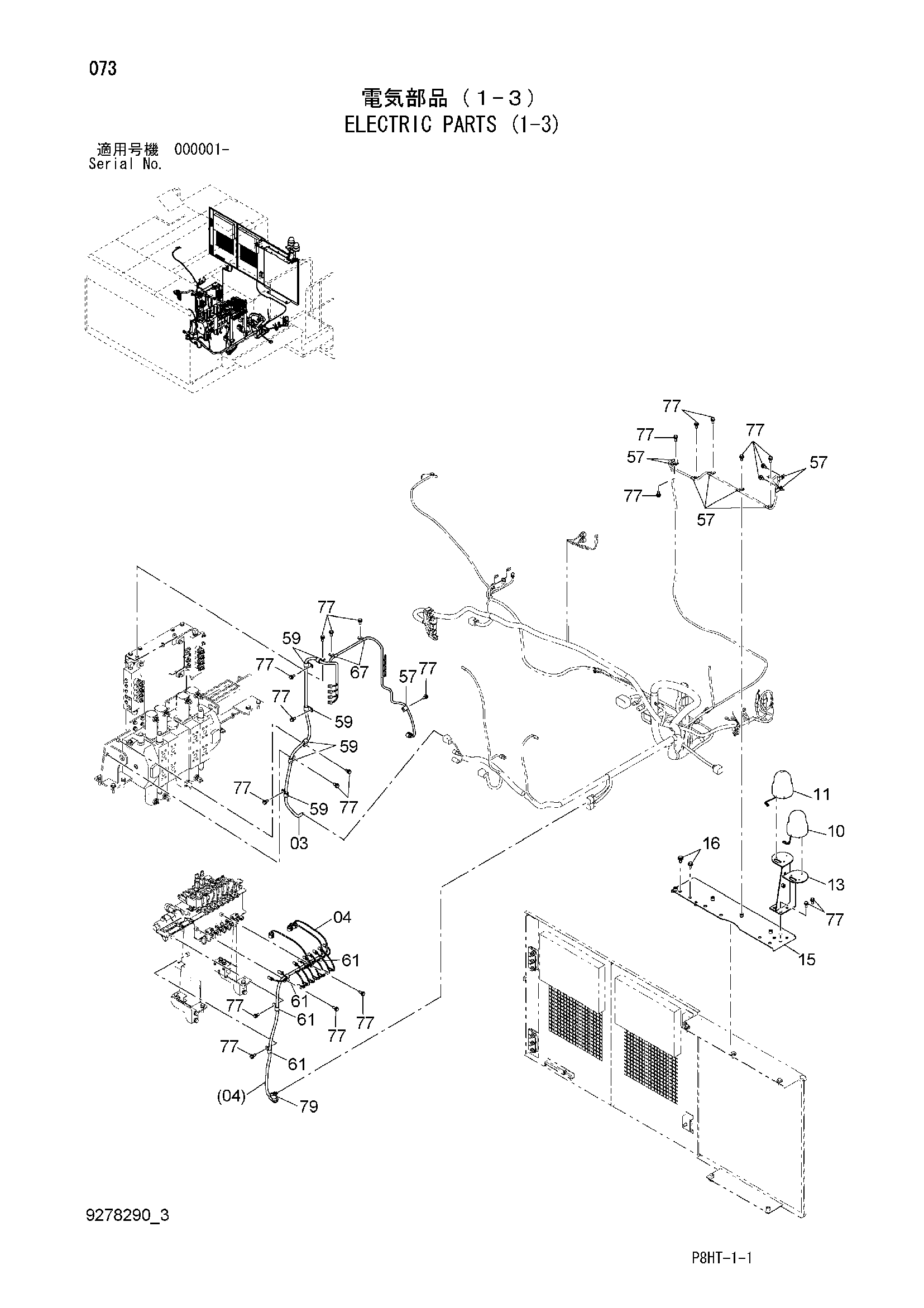

Электрооборудование (1-3) — HITACHI ZR260HC
Заводская схема «Электрооборудование (1-3)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2054708 | Жгут проводов | 1 |
| 04 | 1034282 | Жгут проводов | 1 |
| 10 | 4460269 | Фонарь воркинг | 1 |
| 10A | 4614254 | Крышка | 1 |
| 10B | 4619772 | Лампа | 1 |
| 11 | 4429413 | Фонарь воркинг | 1 |
| 11A | 4650346 | Крышка | 1 |
| 11B | 4619772 | Лампа | 1 |
| 13 | 7054559 | Кронштейн | 1 |
| 15 | 8109633 | Кронштейн | 1 |
| 16 | J271225 | Болт с шайбой | 2 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 57 | 4190261 | Зажим | 9 |
| 59 | 4190273 | Зажим | 11 |
| 61 | 4190274 | Зажим | 4 |
| 67 | 4190272 | Зажим | 2 |
| 77 | J271025 | Болт с шайбой | 26 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
