Управление короб — HITACHI ZR260HC

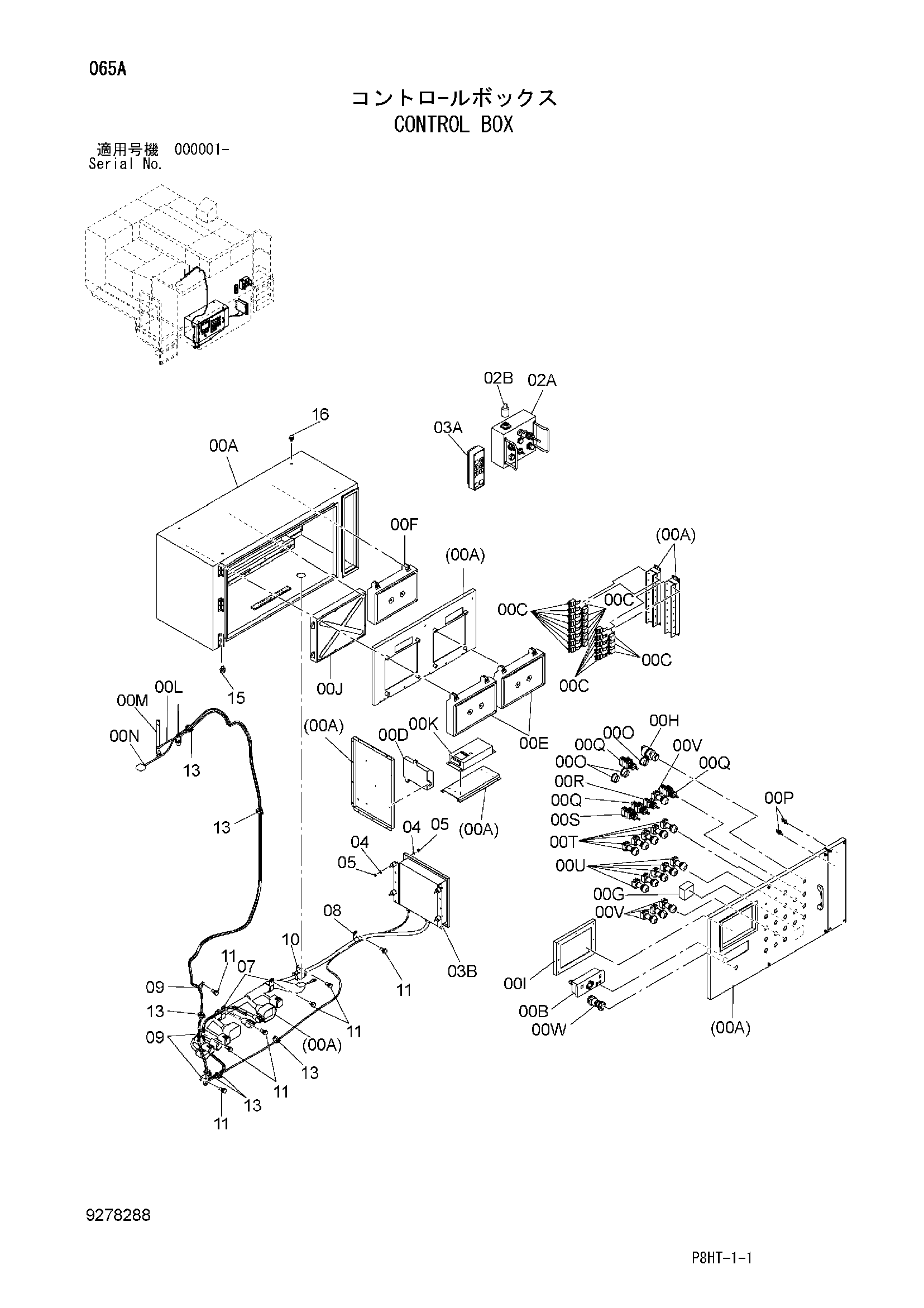

Заводская схема «Управление короб» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9286956 | Короб управление | 1 |
| 00A | 4671279 | Короб управление | 1 |
| 00B | 4614375 | Короб выключатель | 1 |
| 00C | 4414207 | Реле | 22 |
| 00D | 4631129 | Контроллер | 1 |
| 00E | 9292386 | Блок контролер | 2 |
| 00F | 9261997 | Блок контроллер | 1 |
| 00G | 4667125 | Контроллер | 1 |
| 00H | 4448303 | Замок зажигания | 1 |
| 00I | 9276368 | Монитор | 1 |
| 00J | 9292387 | Контроллер | 1 |
| 00K | 4635318 | Контроллер | 1 |
| 00L | 4670531 | Трос схиеалд | 1 |
| 00M | 4643048 | Антенна | 1 |
| 00N | 9258423 | Антенна | 1 |
| 00O | 4601259 | Ресистор: вариа. | 3 |
| 00P | 4675958 | Выключатель: тоггле | 2 |
| 00Q | 4614797 | Выключатель поворотный | 3 |
| 00R | 4684826 | Выключатель поворотный | 1 |
| 00S | 4688702 | Выключатель поворотный | 1 |
| 00T | 4675205 | Выключатель пусхбут. | 5 |
| 00U | 4675206 | Выключатель пусхбут. | 5 |
| 00V | 4675207 | Выключатель пусхбут. | 4 |
| 00W | 4675204 | Выключатель пусхбут. | 1 |
| 02 | 9278581 | Ремоте-контрол | 1 |
| 02A | 4671323 | Короб управление | 1 |
| 02B | 4685294 | Трос | 1 |
| 03 | 9291344 | Ремоте-контрол | 1 |
| 03A | 4684879 | Ремоте-контрол | 1 |
| 03A1 | 4687276 | Корпус | 1 |
| 03A2 | 4687277 | Реле | 1 |
| 03A3 | 4687278 | Аккумулятор | 1 |
| 03A4 | 4687279 | Кассетте | 1 |
| 03B | 3113477 | Жгут проводов | 1 |
| 04 | A590106 | Плоская шайба | 8 |
| 05 | M500605 | Гайка | 8 |
| 07 | 4190291 | Зажим | 2 |
| 08 | 4190275 | Зажим | 1 |
| 09 | 4190261 | Зажим | 3 |
| 10 | 4418301 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 7 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 10 |
| 15 | J271220 | Болт с шайбой | 4 |
| 15A | J901220 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271016 | Болт с шайбой | 4 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
