Экран направляющая (1) — HITACHI ZR260HC

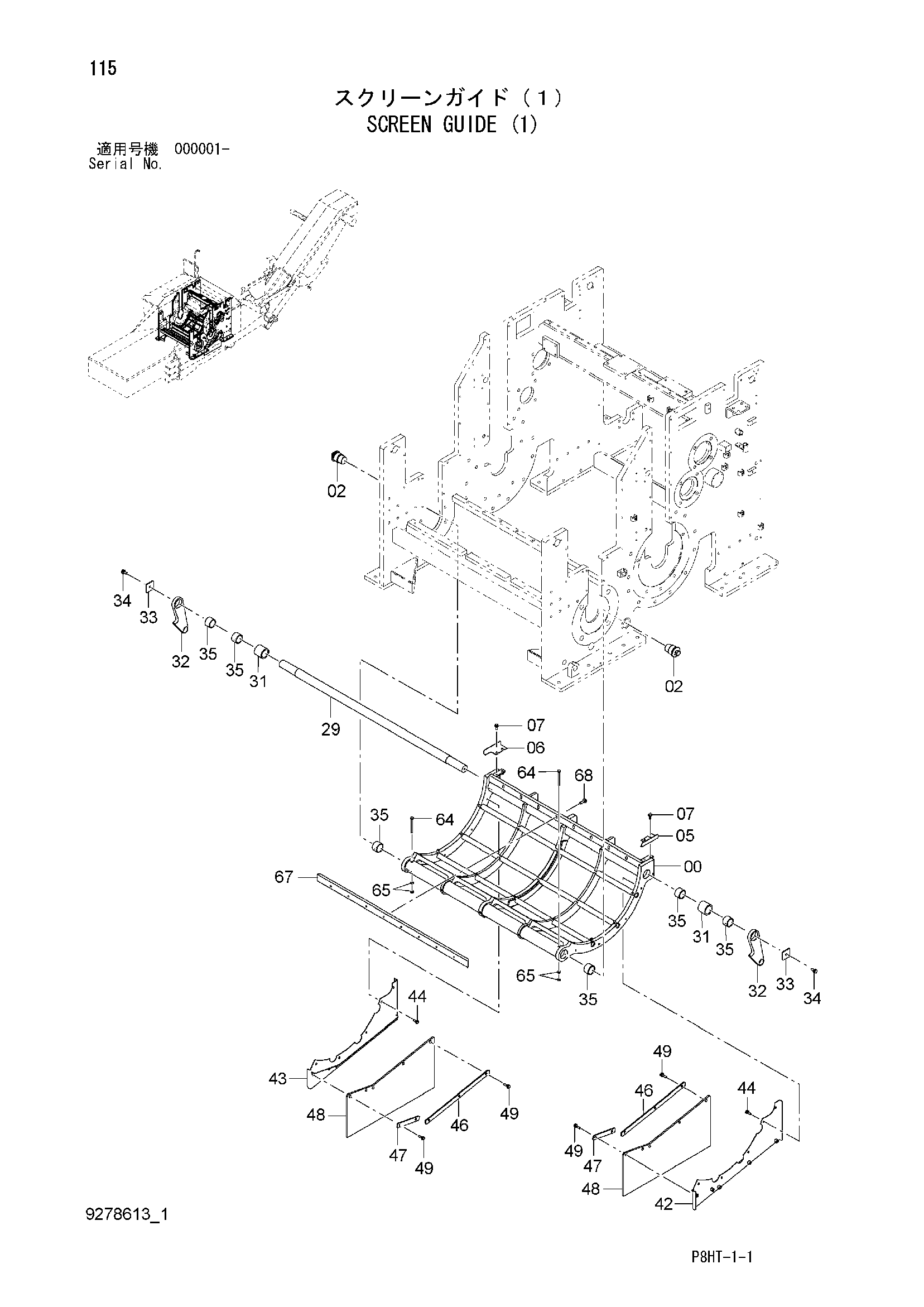

Заводская схема «Экран направляющая (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024618 | Рама | 1 |
| 02 | 9769161 | Палец | 2 |
| 05 | 4671608 | Крышка | 1 |
| 06 | 4671607 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 29 | 4671610 | Вал | 1 |
| 31 | 4671611 | Проставка | 2 |
| 32 | 4671609 | Тяга | 2 |
| 33 | 4622701 | Пластина | 2 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4353835 | Втулка | 6 |
| 42 | 7052956 | Крышка | 1 |
| 43 | 7049862 | Крышка | 1 |
| 44 | J271030 | Болт с шайбой | 10 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4671612 | Пластина | 2 |
| 47 | 4671613 | Пластина | 2 |
| 48 | 4659740 | Резиновая прокладка | 2 |
| 49 | J271040 | Болт с шайбой | 10 |
| 49A | J901040 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 64 | J901002 | Болт | 2 |
| 65 | J950010 | Гайка | 4 |
| 67 | 4633232 | Пластина | 1 |
| 68 | J271240 | Болт с шайбой | 8 |
| 68A | J901240 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
