Экран направляющая (2) — HITACHI ZR260HC

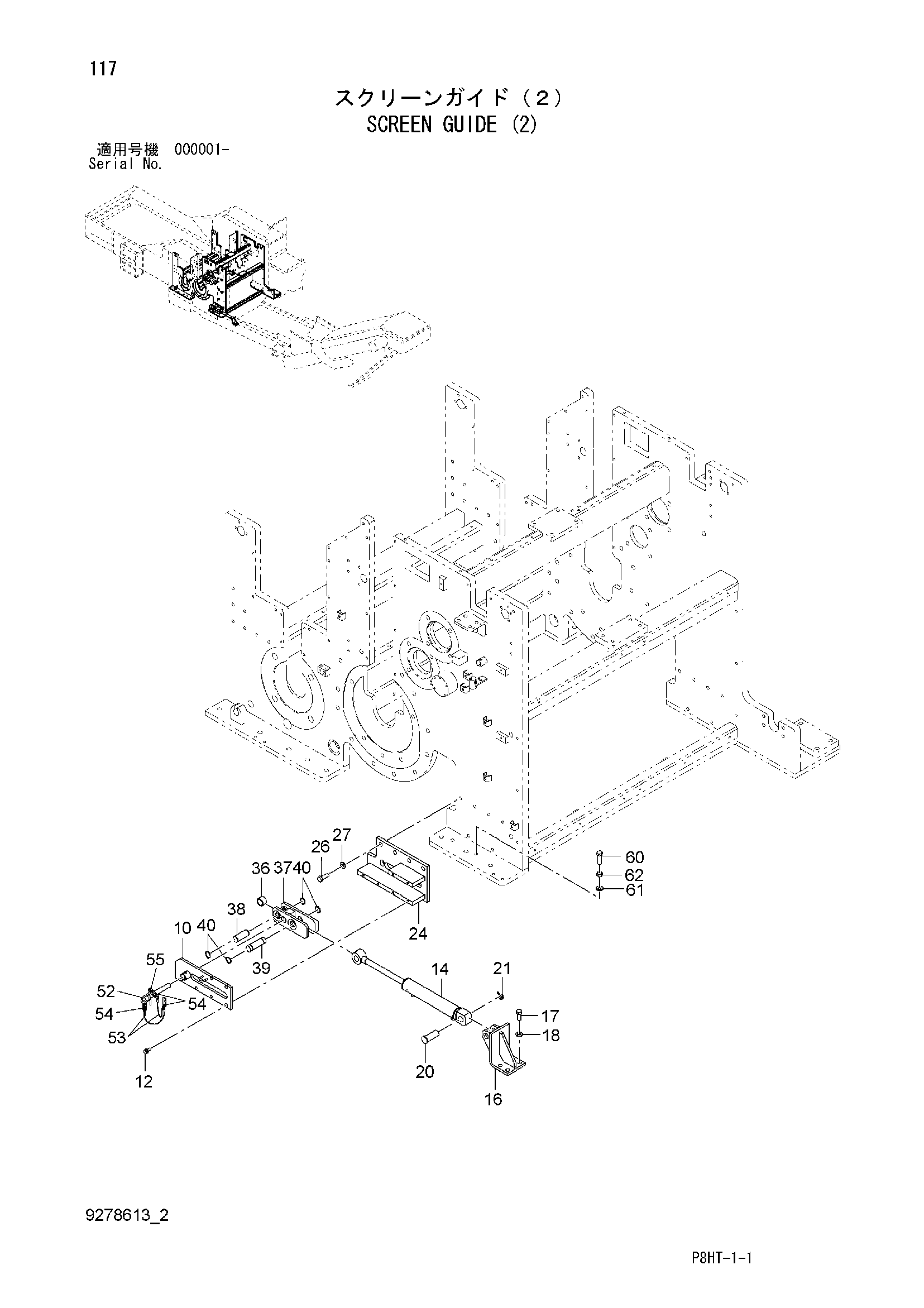

Заводская схема «Экран направляющая (2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 8109748 | Крышка | 1 |
| 12 | J271030 | Болт с шайбой | 6 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4631936 | Гидроцилиндр | 1 |
| 16 | 8109749 | Кронштейн | 1 |
| 17 | J931640 | Болт | 4 |
| 18 | J222016 | Шайба | 4 |
| 20 | 4462860 | Палец | 1 |
| 21 | A765050 | Шплинт | 1 |
| 24 | 8099598 | Направляющая | 1 |
| 26 | J931645 | Болт | 6 |
| 27 | J222016 | Шайба | 6 |
| 36 | 4340417 | Втулка | 1 |
| 37 | 8102001 | Тяга | 1 |
| 38 | 4632566 | Палец | 1 |
| 39 | 4632568 | Палец | 1 |
| 40 | 927488 | Стопорное кольцо | 4 |
| 52 | 9764047 | Палец | 1 |
| 53 | 4641711 | Провод | 2 |
| 54 | 4322870 | Зажим | 3 |
| 55 | 9764902 | Палец | 1 |
| 60 | J931655 | Болт | 2 |
| 61 | J222016 | Шайба | 2 |
| 62 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
