Анвил — HITACHI ZR260HC

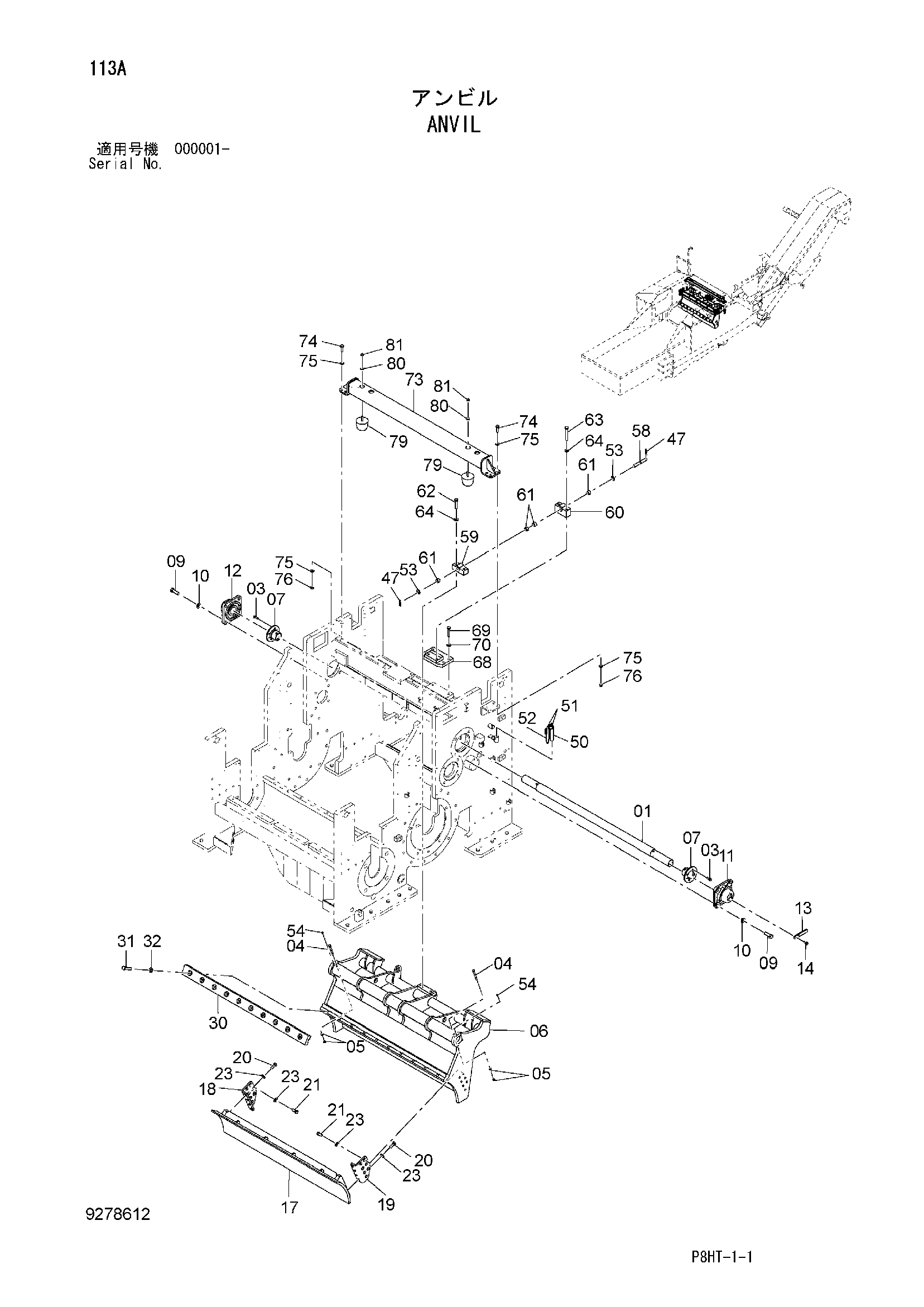

Заводская схема «Анвил» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4669866 | Вал | 1 |
| 03 | J271035 | Болт с шайбой | 8 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J901002 | Болт | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | 6026137 | Рама | 1 |
| 07 | 8112750 | Фланец | 2 |
| 09 | J932060 | Болт | 8 |
| 10 | J222020 | Шайба | 8 |
| 11 | 4665467 | Подшипник. блок | 1 |
| 12 | 4665466 | Подшипник. блок | 1 |
| 13 | 4671470 | Пластина | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 7052942 | Защитный кожух | 1 |
| 18 | 3110429 | Кронштейн | 1 |
| 19 | 3110430 | Кронштейн | 1 |
| 20 | J931645 | Болт | 8 |
| 21 | J931640 | Болт | 14 |
| 23 | 4087197 | Шайба | 22 |
| 30 | 4622700 | Пластина | 1 |
| 31 | J931690 | Болт | 10 |
| 32 | J222016 | Шайба | 10 |
| 47 | 4077248 | Стопорный палец | 2 |
| 50 | 9768045 | Палец | 1 |
| 51 | 4322870 | Зажим | 2 |
| 52 | 4641711 | Провод | 1 |
| 53 | A590120 | Плоская шайба | 2 |
| 54 | J75481 | Пресс-маслёнка | 2 |
| 58 | 4682043 | Палец схеар | 1 |
| 59 | 4682041 | Держатель подшипник. | 1 |
| 60 | 4682042 | Держатель подшипник. | 1 |
| 61 | 4682046 | Втулка | 4 |
| 62 | J931675 | Болт | 2 |
| 63 | J931602 | Болт | 2 |
| 64 | J222016 | Шайба | 4 |
| 68 | 8112791 | Кронштейн | 1 |
| 69 | J931670 | Болт | 4 |
| 70 | J222016 | Шайба | 4 |
| 73 | 8112762 | Штанга | 1 |
| 74 | J921450 | Болт | 8 |
| 75 | J222014 | Шайба | 16 |
| 76 | J951014 | Гайка | 8 |
| 79 | 4682047 | Ограничитель резиновый | 4 |
| 80 | J222012 | Шайба | 4 |
| 81 | J951012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
