Конвейер трубопроводы (3) — HITACHI ZR260HC

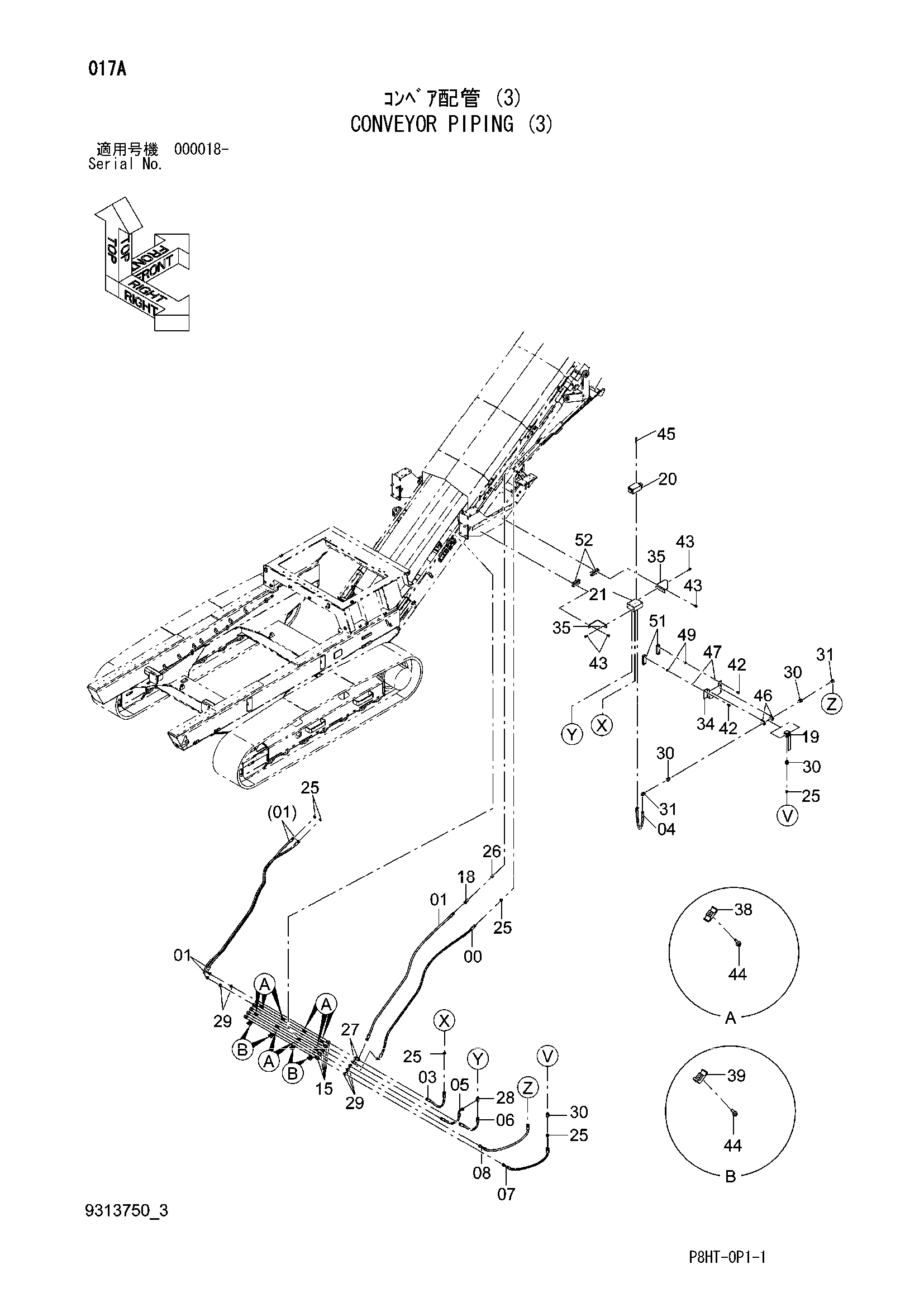

Заводская схема «Конвейер трубопроводы (3)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4713199 | Шланг | 1 |
| 01 | 4315349 | Шланг | 3 |
| 03 | 4276846 | Шланг | 1 |
| 04 | 4418490 | Шланг | 1 |
| 05 | 4315333 | Шланг | 1 |
| 06 | 4295828 | Шланг | 1 |
| 07 | 4295824 | Шланг | 1 |
| 08 | 4261544 | Шланг | 1 |
| 15 | 9772205 | Трубка | 5 |
| 18 | 4690022 | Клапан защитный | 1 |
| 19 | 4713018 | Шаровой клапан | 1 |
| 20 | 4713017 | Удерживающий клапан | 1 |
| 21 | 3118602 | Коллектор | 1 |
| 25 | A852133 | Адаптер | 6 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4094409 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852443 | Тройник | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852433 | Тройник | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852143 | Адаптер | 5 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4357003 | Адаптер | 3 |
| 31 | A852333 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4713163 | Кронштейн | 1 |
| 35 | 3118533 | Кронштейн | 2 |
| 38 | 4189858 | Хомут трубки | 8 |
| 39 | 4190125 | Хомут трубки | 4 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271030 | Болт с шайбой | 8 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J271045 | Болт с шайбой | 12 |
| 44A | J901045 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J260865 | Болт с шайбой | 4 |
| 45A | J900865 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4113289 | U-образный болт | 2 |
| 47 | A590110 | Плоская шайба | 4 |
| 49 | J952020 | Гайка | 4 |
| 51 | 4673899 | Седло винта | 2 |
| 52 | 9765592 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
