Пилотные гидролинии (1) — HITACHI ZR260HC

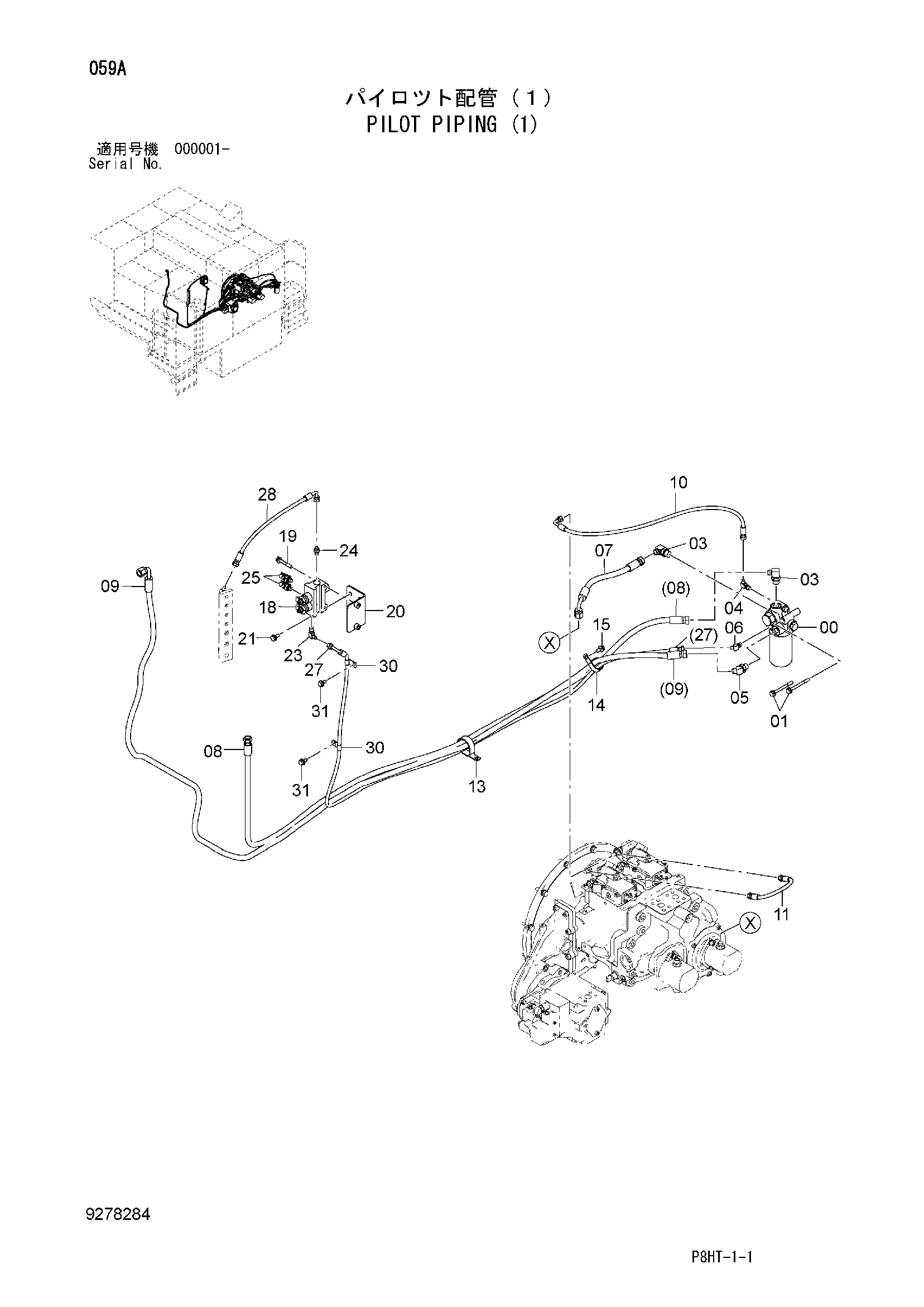

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 00A | 4630525 | Фильтрующий элемент | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852344 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852244 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4313422 | Шланг | 1 |
| 08 | 4671481 | Шланг | 1 |
| 09 | 4662939 | Шланг | 1 |
| 10 | 4437899 | Шланг | 1 |
| 11 | 4452733 | Шланг | 1 |
| 13 | 4193816 | Зажим | 1 |
| 14 | 4190291 | Зажим | 1 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4327293 | Защитный кожух | 5 |
| 18 | 9218243 | Электромагнитный клапан | 1 |
| 19 | J271065 | Болт с шайбой | 2 |
| 19A | J901065 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 9768477 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4436535 | Датчик давления | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4427841 | Шланг | 1 |
| 28 | 4452734 | Шланг | 1 |
| 30 | 4190272 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
