Крышка (гидроножницы)(2) — HITACHI ZR260HC

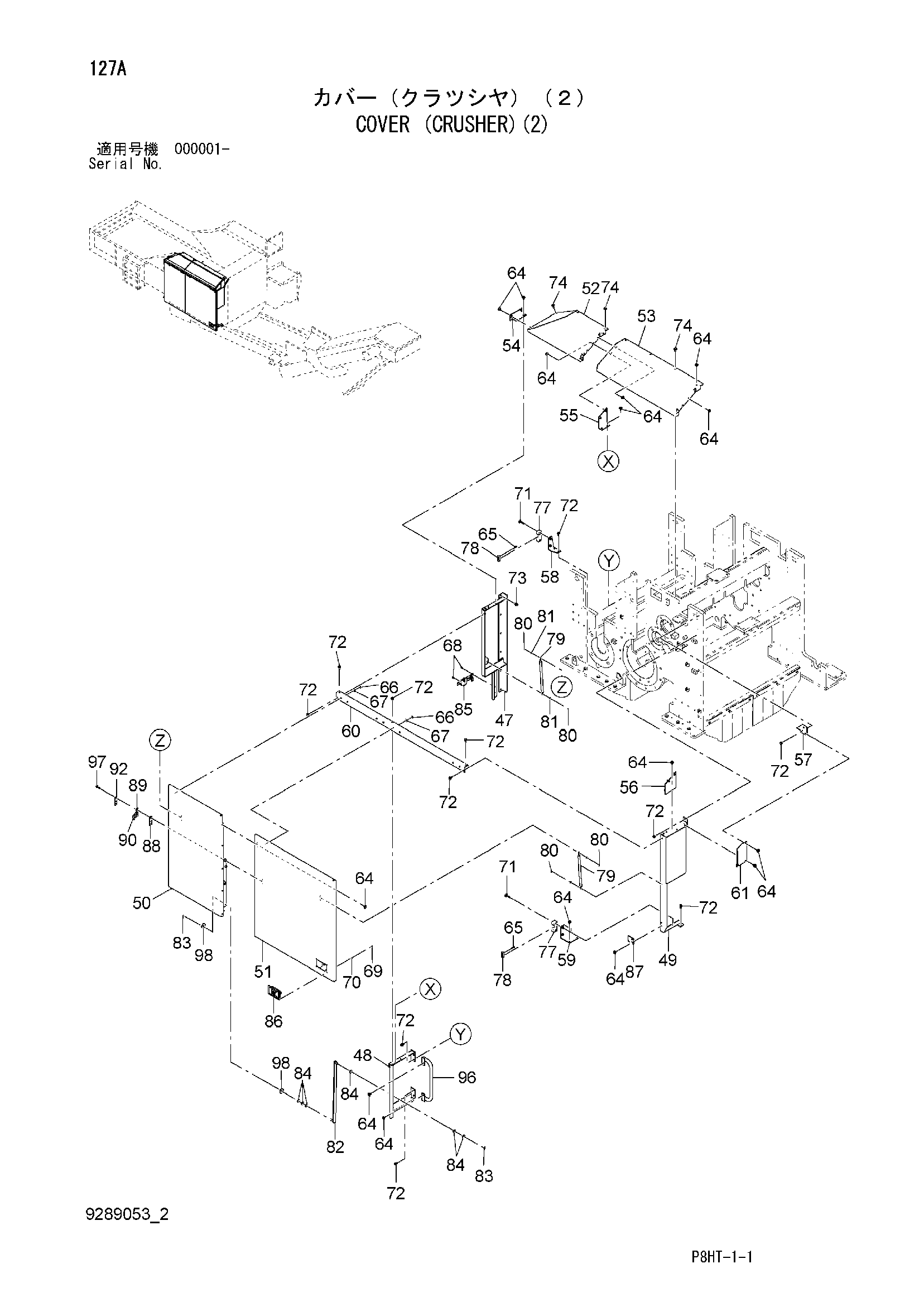

Заводская схема «Крышка (гидроножницы)(2)» для HITACHI ZR260HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 47 | 7054620 | Кронштейн | 1 |
| 48 | 7054621 | Кронштейн | 1 |
| 49 | 7054622 | Кронштейн | 1 |
| 50 | 6026253 | Дверь | 1 |
| 51 | 6026254 | Дверь | 1 |
| 52 | 7054672 | Крышка | 1 |
| 53 | 7054673 | Крышка | 1 |
| 54 | 8112869 | Кронштейн | 1 |
| 55 | 8112870 | Кронштейн | 1 |
| 56 | 8112871 | Кронштейн | 1 |
| 57 | 8112872 | Кронштейн | 1 |
| 58 | 8112873 | Кронштейн | 1 |
| 59 | 8112874 | Кронштейн | 1 |
| 60 | 3113007 | Кронштейн | 1 |
| 61 | 4682690 | Крышка | 1 |
| 64 | J281025 | Болт с шайбой | 29 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | J260835 | Болт с шайбой | 4 |
| 65A | J900835 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | J951012 | Гайка | 8 |
| 67 | J222012 | Шайба | 8 |
| 68 | J260820 | Болт с шайбой | 4 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 69 | J951006 | Гайка | 4 |
| 70 | A590106 | Плоская шайба | 4 |
| 71 | J281060 | Болт с шайбой | 4 |
| 71A | J901060 | Болт | 1 |
| 71B | 4486055 | Шайба | 1 |
| 72 | J271230 | Болт с шайбой | 17 |
| 72A | J901230 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | J271235 | Болт с шайбой | 6 |
| 73A | J901235 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 74 | J281230 | Болт с шайбой | 6 |
| 74A | J901230 | Болт | 1 |
| 74B | 4249324 | Шайба | 1 |
| 77 | 4654749 | Ограничитель | 2 |
| 78 | 4626289 | Ограничитель | 2 |
| 79 | 4344047 | Гидроцилиндр | 1 |
| 80 | 4022697 | Стопорный палец | 2 |
| 81 | A590108 | Плоская шайба | 2 |
| 82 | 9769270 | Стойка | 1 |
| 83 | 4022701 | Стопорный палец | 2 |
| 84 | J222016 | Шайба | 4 |
| 85 | 4361438 | Защёлка | 1 |
| 85A | 3074568 | Защёлка | 1 |
| 85B | 3021131 | Анкхор | 1 |
| 86 | 4652498 | Блокировка (левый) | 1 |
| 87 | 4682540 | Ограничитель | 1 |
| 88 | 4685360 | Прате | 1 |
| 89 | 4685361 | Стоппве | 1 |
| 90 | 4685362 | Замок | 1 |
| 92 | 9769639 | Палец | 1 |
| 96 | 9769347 | Поручень | 1 |
| 97 | J271045 | Болт с шайбой | 2 |
| 98 | J217085 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR260HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
